专利号: 2024203698086
申请人: 青岛鑫圣威金属制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

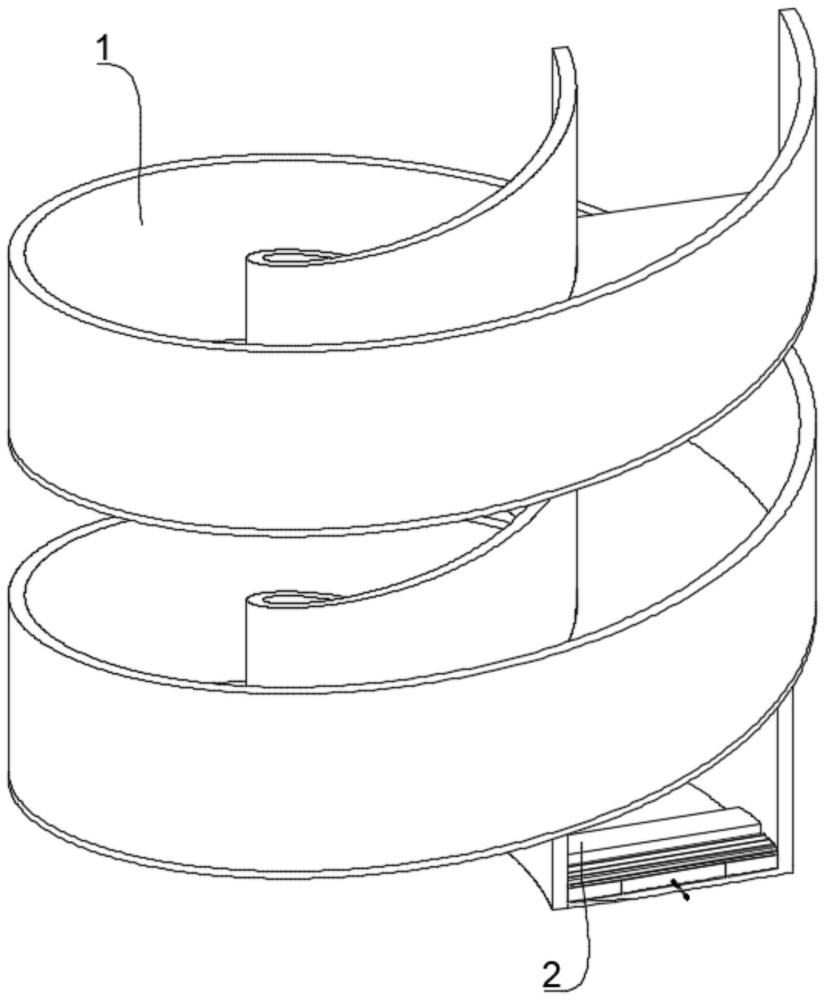

1.一种高肋板旋转楼梯,包括高肋板旋转楼梯本体(1),其特征在于:还包括:

设置于高肋板旋转楼梯本体(1)内腔底部的连接座(2),所述连接座(2)的内腔开设有连接槽,所述连接槽内腔的底部固定连接有连接壳(11),所述连接壳(11)内腔的两侧均固定连接有滑轨(12),所述连接壳(11)内腔的前侧和后侧均活动连接有卡块(14),两个卡块(14)相反一侧的两侧均固定连接有第一弹簧(13),所述第一弹簧(13)靠近连接壳(11)内壁的一侧与连接壳(11)的内壁固定连接,所述连接座(2)的顶部设置有底板(3),所述底板(3)的顶部固定连接有踩踏板(4),所述底板(3)的底部固定连接有卡板(5),所述卡板(5)的两侧均与卡块(14)卡接,所述连接槽内腔前侧和后侧的两侧均固定连接有插壳(8)。

2.根据权利要求1所述的一种高肋板旋转楼梯,其特征在于:所述卡块(14)的内腔固定连接有螺纹套(15),两个螺纹套(15)的内腔之间螺纹连接有调节杆(18)。

3.根据权利要求1所述的一种高肋板旋转楼梯,其特征在于:所述卡块(14)的两侧均固定连接有滑座(17),所述滑座(17)的表面与滑轨(12)的内腔活动连接。

4.根据权利要求1所述的一种高肋板旋转楼梯,其特征在于:所述连接壳(11)的两侧均固定连接有定位块(16),所述定位块(16)的底部与连接槽内腔的底部固定连接。

5.根据权利要求1所述的一种高肋板旋转楼梯,其特征在于:所述连接槽内腔底部的两侧均固定连接有三个第二弹簧(9),三个第二弹簧(9)的顶部之间固定连接有复位板(10)。

6.根据权利要求1所述的一种高肋板旋转楼梯,其特征在于:所述底板(3)底部的两侧均固定连接有挤压板(6),所述挤压板(6)的底部与复位板(10)接触。

7.根据权利要求1所述的一种高肋板旋转楼梯,其特征在于:所述底板(3)底部前侧和后侧的两侧均固定连接有插块(7),所述插块(7)的表面与插壳(8)的内腔活动连接。
