专利号: 2024203694583
申请人: 临沂晶华包装有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

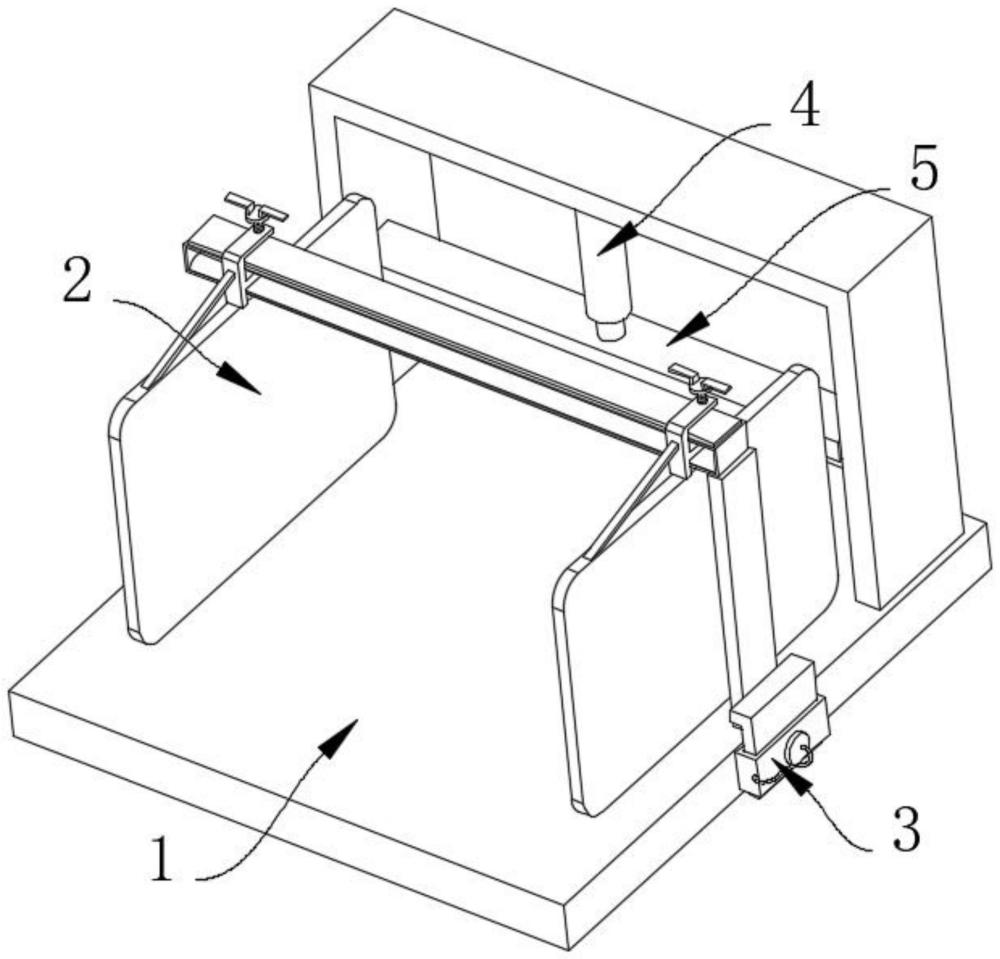

1.一种纸箱加工用涂胶装置,包括工作台(1)和固定组件(3),其特征在于:所述工作台(1)的一侧设有电动伸缩杆(4),所述电动伸缩杆(4)的输出端设有涂胶块(5),所述工作台(1)借助固定组件(3)设有定位装置(2),所述定位装置(2)包括放置块(21),所述放置块(21)的一侧固定连接有滑轨(22),所述滑轨(22)的内部滑动连接有两个滑动块(23),两个所述滑动块(23)的内部螺纹连接有第一螺栓(24),两个所述滑动块(23)的一侧固定连接有定位块(25)。

2.根据权利要求1所述的一种纸箱加工用涂胶装置,其特征在于:所述第一螺栓(24)的一侧固定连接有两个操作块(26),两个所述操作块(26)的截面呈L形。

3.根据权利要求2所述的一种纸箱加工用涂胶装置,其特征在于:所述滑轨(22)靠近第一螺栓(24)的一侧固定连接有橡胶垫(27),所述橡胶垫(27)的尺寸与滑轨(22)的尺寸相适配。

4.根据权利要求3所述的一种纸箱加工用涂胶装置,其特征在于:所述滑轨(22)的内部两侧固定连接有圆弧块(28),所述圆弧块(28)尺寸较小的一侧靠近滑动块(23),所述圆弧块(28)的表面光滑。

5.根据权利要求4所述的一种纸箱加工用涂胶装置,其特征在于:所述滑动块(23)的一侧固定连接有加强块(29),所述加强块(29)远离滑动块(23)的一侧与定位块(25)固定连接。

6.根据权利要求5所述的一种纸箱加工用涂胶装置,其特征在于:所述固定组件(3)包括固定块(31),所述固定块(31)的内部螺纹插设有第二螺栓(32),所述第二螺栓(32)的表面螺纹连接有连接块(33),所述连接块(33)的一侧与放置块(21)固定连接。

7.根据权利要求6所述的一种纸箱加工用涂胶装置,其特征在于:所述固定块(31)的一侧固定连接有连接绳(34),所述连接绳(34)远离固定块(31)的一侧与第二螺栓(32)固定连接。

8.根据权利要求7所述的一种纸箱加工用涂胶装置,其特征在于:所述连接块(33)远离放置块(21)的一侧固定连接有辅助块(35),所述辅助块(35)远离连接块(33)的一侧尺寸小于另一侧的尺寸。
