专利号: 2024203425962
申请人: 枣庄千舟环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

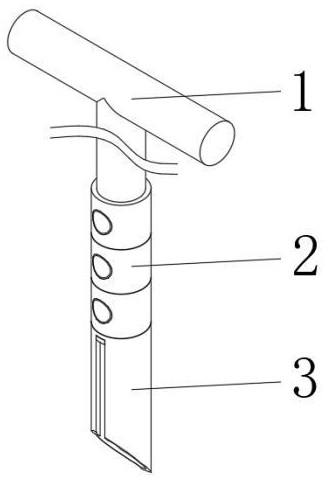

1.一种环境检测多点采样装置,包括握把(1),其特征在于:所述握把(1)的底部固定连接有侧壁取样机构(2),所述侧壁取样机构(2)的底部固定连接有第一取样组件(3);

所述侧壁取样机构(2)包括取样架(201)、伸缩杆(202)和第二取样组件(203),所述取样架(201)固定连接在握把(1)的底部,所述伸缩杆(202)固定连接在取样架(201)的内部,所述第二取样组件(203)固定连接在取样架(201)的内部,所述伸缩杆(202)的输出端与第二取样组件(203)互相卡接。

2.根据权利要求1所述的一种环境检测多点采样装置,其特征在于:所述第一取样组件(3)包括第一取样管(301)、第一推料盘(302)和滑块(303),所述第一取样管(301)螺纹连接在取样架(201)的底部,所述第一推料盘(302)活动连接在第一取样管(301)的内部,所述滑块(303)固定连接在第一推料盘(302)的内部。

3.根据权利要求1所述的一种环境检测多点采样装置,其特征在于:所述第二取样组件(203)包括限位架(2031)、第二取样管(2032)和弹簧(2033),所述限位架(2031)固定连接在取样架(201)的内部,所述第二取样管(2032)活动连接在限位架(2031)的内部,所述弹簧(2033)固定连接在限位架(2031)的内部,所述弹簧(2033)靠近第二取样管(2032)的一侧与第二取样管(2032)固定连接。

4.根据权利要求3所述的一种环境检测多点采样装置,其特征在于:所述取样架(201)的内部开设有与伸缩杆(202)配合使用的安装槽(4),所述伸缩杆(202)固定连接在安装槽(4)的内部,所述取样架(201)的内部开设有与第二取样管(2032)配合使用的第一取样孔(5),所述第二取样管(2032)活动连接在第二取样管(2032)的内部。

5.根据权利要求4所述的一种环境检测多点采样装置,其特征在于:所述限位架(2031)的内部开设有与第二取样管(2032)配合使用的第二取样孔(6),所述第二取样管(2032)活动连接在第二取样孔(6)的内部,所述限位架(2031)的内部开设有与第二取样管(2032)配合使用的限位槽(7)。

6.根据权利要求5所述的一种环境检测多点采样装置,其特征在于:所述第二取样管(2032)的表面固定连接有限位块(8),所述限位块(8)活动连接在限位槽(7)的内部,所述限位块(8)靠近弹簧(2033)的一侧与弹簧(2033)固定连接,所述第二取样管(2032)的内部活动连接有第二推料盘(9)。

7.根据权利要求2所述的一种环境检测多点采样装置,其特征在于:所述第一取样管(301)的底部设置为锥形,所述第一取样管(301)的内部开设有与滑块(303)配合使用的滑槽(10),所述第一取样管(301)的内部开设有与第一推料盘(302)配合使用的第一推料孔(11)。

8.根据权利要求6所述的一种环境检测多点采样装置,其特征在于:所述第二取样管(2032)的末端设置为弧形,所述第二取样管(2032)的内部开设有与第二推料盘(9)配合使用的第二推料孔(12),所述第二推料盘(9)卡接在第二推料孔(12)的内部。
