专利号: 2024203419069
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

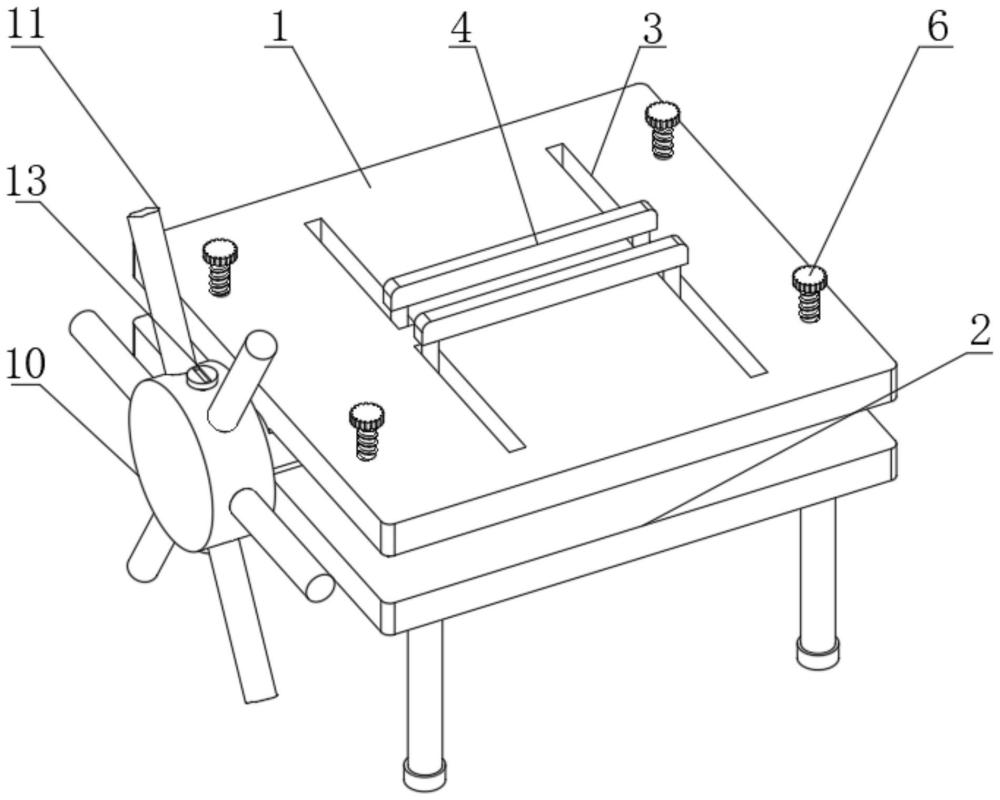

1.一种厂房钢构件折弯装置,包括工作台(1),其特征在于:所述工作台(1)左右两端均开设有放置槽(2),所述工作台(1)上端开设有滑槽(3),所述滑槽(3)上端安装有推动把(4),所述推动把(4)下端安装有取出板(5);

所述工作台(1)上端安装有螺纹杆(6),所述螺纹杆(6)下端安装有夹持板(7),所述夹持板(7)上端开设有固定槽(8);

所述工作台(1)内部安装有转轴(9),所述转轴(9)一端安装有折弯头(10),所述折弯头(10)外端安装有弯折杆(11),所述折弯头(10)上下两端均开设有卡槽(12),所述卡槽(12)一端安装有固定杆(13)。

2.根据权利要求1所述的一种厂房钢构件折弯装置,其特征在于:所述工作台(1)为“工”字形设置,且放置槽(2)以工作台(1)的中轴线为对称设置。

3.根据权利要求1所述的一种厂房钢构件折弯装置,其特征在于:所述推动把(4)与取出板(5)卡合连接,且取出板(5)通过滑槽(3)与工作台(1)构成滑动结构。

4.根据权利要求1所述的一种厂房钢构件折弯装置,其特征在于:所述夹持板(7)通过螺纹杆(6)与工作台(1)螺纹连接,且夹持板(7)以工作台(1)的中轴线为对称设置。

5.根据权利要求1所述的一种厂房钢构件折弯装置,其特征在于:所述折弯头(10)通过转轴(9)与工作台(1)构成旋转结构,且折弯头(10)尺寸与工作台(1)宽度尺寸相同。

6.根据权利要求1所述的一种厂房钢构件折弯装置,其特征在于:所述折弯头(10)通过固定杆(13)与转轴(9)螺纹连接,且弯折杆(11)以折弯头(10)呈环形阵列分布。
