专利号: 202420327491X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

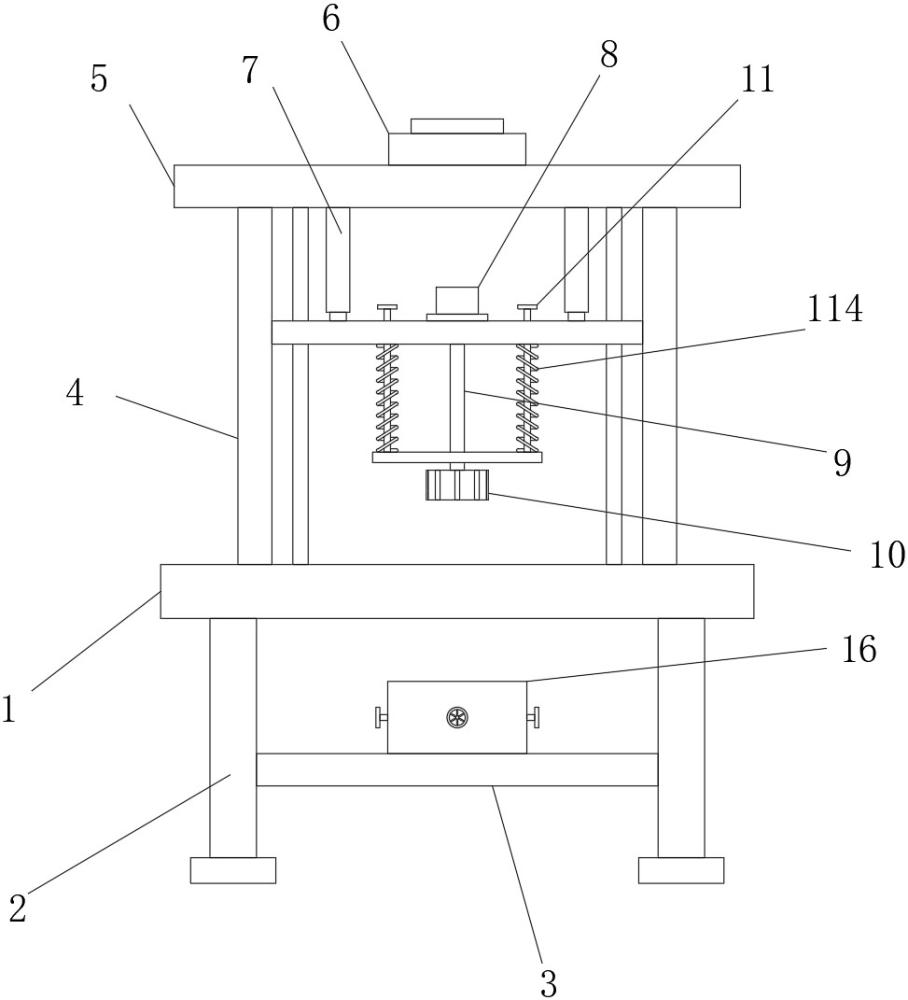

1.一种液压缸加工珩磨机构,包括底座(1),所述底座(1)的下方设置有支腿(2),所述底座(1)的上方一侧设置有立杆(4),所述立杆(4)的上方设置有顶板(5),所述顶板(5)的上方设置有液压机构(6),所述顶板(5)的下方一侧设置有液压杆(7),所述液压杆(7)的一侧设置有珩磨电机(8),所述珩磨电机(8)的下方设置有轴杆(9),所述轴杆(9)的下方设置有珩磨头(10),所述立杆(4)的一侧设置有导杆(12),所述底座(1)的内部一侧设置有空腔(13),所述底座(1)的表面开设有通孔(15),其特征在于:所述支腿(2)的一侧设置有调节机构(3),所述液压杆(7)的下方设置有降噪机构(11),所述空腔(13)的内部设置有固定机构(14),所述调节机构(3)的上方设置有承载桶(16);

所述调节机构(3)包括第一电机(31)、第一螺杆(32)、载板(33)以及滑杆(34),所述第一电机(31)与第一螺杆(32)传动连接,所述载板(33)与第一螺杆(32)螺纹连接,所述滑杆(34)与底座(1)固定安装。

2.根据权利要求1所述的一种液压缸加工珩磨机构,其特征在于:所述降噪机构(11)包括安装板(111)、连接杆(112)、盖板(113)以及复位弹簧(114),所述连接杆(112)套接在安装板(111)的内部,所述盖板(113)与连接杆(112)固定安装,所述复位弹簧(114)套接在连接杆(112)的外部表面。

3.根据权利要求1所述的一种液压缸加工珩磨机构,其特征在于:所述固定机构(14)包括气缸(141)、伸缩杆(142)、第一卡板(143)、锁紧螺杆(144)以及第二卡板(145),所述气缸(141)与伸缩杆(142)固定安装,所述第一卡板(143)与伸缩杆(142)固定连接,所述锁紧螺杆(144)与第二卡板(145)活动连接。

4.根据权利要求1所述的一种液压缸加工珩磨机构,其特征在于:所述立杆(4)固定连接在顶板(5)和底座(1)之间的四角,所述导杆(12)固定安装在底座(1)的上部表面四角,所述支腿(2)固定安装在底座(1)的下方两侧,所述空腔(13)固定安装在底座(1)的内部两侧。

5.根据权利要求1所述的一种液压缸加工珩磨机构,其特征在于:所述第一电机(31)与底座(1)固定安装,所述滑杆(34)固定连接在支腿(2)和底座(1)之间,所述载板(33)与滑杆(34)滑动连接,所述承载桶(16)与载板(33)固定安装。

6.根据权利要求2所述的一种液压缸加工珩磨机构,其特征在于:所述液压杆(7)与安装板(111)固定连接,所述导杆(12)套接在安装板(111)的内部四角,所述连接杆(112)位于盖板(113)的上方四角,所述轴杆(9)套接在盖板(113)的内部。

7.根据权利要求3所述的一种液压缸加工珩磨机构,其特征在于:所述气缸(141)与空腔(13)固定安装,所述第一卡板(143)位于通孔(15)的内部两侧,所述第二卡板(145)位于承载桶(16)的内部四周,所述锁紧螺杆(144)与承载桶(16)螺纹连接。
