专利号: 2024203264513
申请人: 徐州大自然食品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

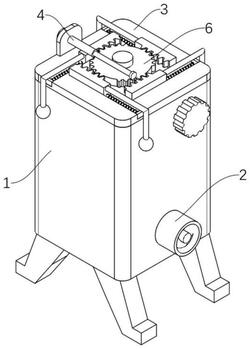

1.一种五谷代餐粉生产用供料装置,包括供料箱(1),其特征在于:所述供料箱(1)的前侧设置有出料口(2),所述供料箱(1)的内部转动安装有送料绞龙(5),所述供料箱(1)的顶部安装有顶板(3),所述顶板(3)上设置有用于敲击供料箱(1)四个侧壁的敲击机构(6),所述供料箱(1)的后侧设置有用于驱动送料绞龙(5)和敲击机构(6)的驱动机构(4)。

2.根据权利要求1所述的一种五谷代餐粉生产用供料装置,其特征在于:所述敲击机构(6)包括齿轮(61),所述齿轮(61)转动安装于顶板(3)顶部的居中位置,所述顶板(3)的顶部开设有四个滑槽(66),所述滑槽(66)的内部滑动安装有齿板(62),所述齿板(62)与齿轮(61)相啮合。

3.根据权利要求2所述的一种五谷代餐粉生产用供料装置,其特征在于:所述齿板(62)与滑槽(66)的内壁之间固定安装有弹簧(65),且齿板(62)的端部固定连接有滑杆(63),所述滑杆(63)的下端固定连接有敲击球(64),所述敲击球(64)与供料箱(1)的侧壁相接触。

4.根据权利要求2所述的一种五谷代餐粉生产用供料装置,其特征在于:所述驱动机构(4)包括电机(41),所述电机(41)固定安装于供料箱(1)的后侧,且电机(41)的输出端与送料绞龙(5)的轴心处固定连接。

5.根据权利要求2所述的一种五谷代餐粉生产用供料装置,其特征在于:所述顶板(3)的外缘安装有支架(43),所述支架(43)的前侧转动安装有蜗杆(44),且支架(43)与电机(41)之间设置有传动件(42),所述齿轮(61)的轴心处固定连接有蜗轮(45),所述蜗轮(45)与蜗杆(44)相啮合。

6.根据权利要求5所述的一种五谷代餐粉生产用供料装置,其特征在于:所述传动件(42)包括同步轮一(421),所述同步轮一(421)的轴心处固定安装于电机(41)的输出端,所述蜗杆(44)的一端穿过支架(43)固定连接有同步轮二(423),且同步轮二(423)与同步轮一(421)外部共同设置有同步带(422)。
