专利号: 2024203220572
申请人: 苏州极数印花科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

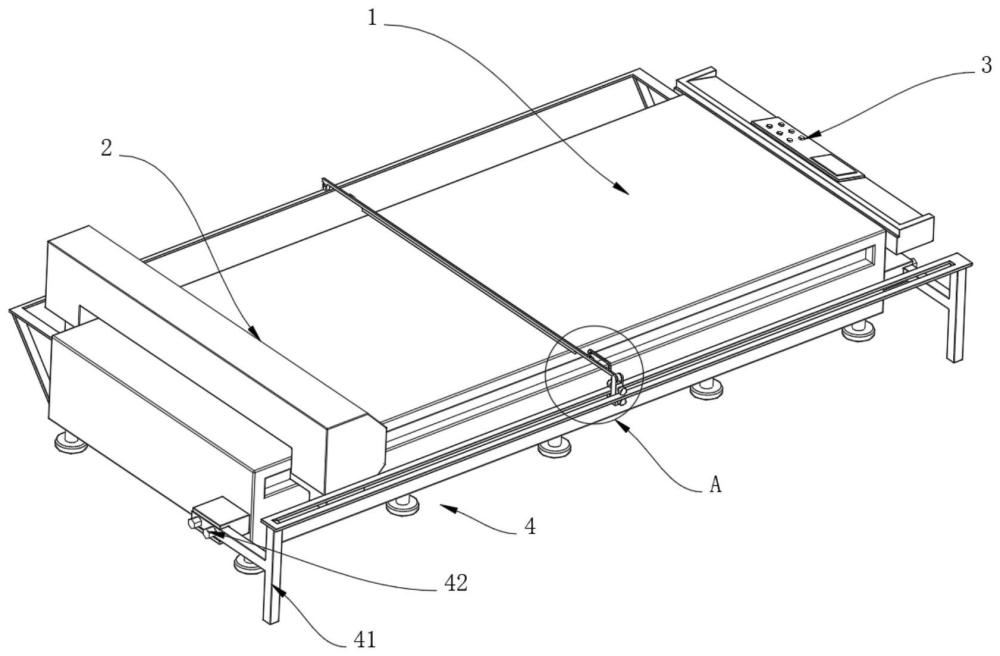

1.一种自动走台平板数码印花机,包括机体(1)和清理装置(4),所述机体(1)的表面滑动连接有印花器(2),所述机体(1)的侧壁固定连接有控制板(3);其特征在于:所述机体(1)的表面设有清理装置(4),所述清理装置(4)包括支撑架(41),所述支撑架(41)位于机体(1)的表面,所述支撑架(41)的内壁和机体(1)内壁螺纹连接有多个定位销(42),所述支撑架(41)的内壁滑动连接有移动块(43),所述移动块(43)的表面转动连接有清理刷(44),所述清理刷(44)位于机体(1)的表面。

2.根据权利要求1所述的一种自动走台平板数码印花机,其特征在于:所述移动块(43)的表面转动连接有多个支撑轮(45),所述支撑轮(45)位于支撑架(41)的表面,所述清理刷(44)的上表面固定连接有推把(46)。

3.根据权利要求2所述的一种自动走台平板数码印花机,其特征在于:所述支撑架(41)的表面开设有滑槽(47),所述支撑架(41)的滑槽(47)内壁和移动块(43)表面滑动连接。

4.根据权利要求3所述的一种自动走台平板数码印花机,其特征在于:所述机体(1)的侧壁固定连接有放置架(48),所述清理刷(44)表面靠近放置架(48)的位置转动连接有移动轮(49),所述移动轮(49)位于放置架(48)的上表面。

5.根据权利要求1所述的一种自动走台平板数码印花机,其特征在于:所述清理刷(44)的侧壁设有刮除装置(5),所述刮除装置(5)包括两个固定块(51)和配重板(54),两个所述固定块(51)的侧壁和清理刷(44)侧壁固定连接,两个所述固定块(51)的表面固定连接有转轴(52),所述转轴(52)的表面转动连接有清洁垫(53),所述清洁垫(53)位于机体(1)的上表面,所述配重板(54)位于清洁垫(53)的表面。

6.根据权利要求5所述的一种自动走台平板数码印花机,其特征在于:所述配重板(54)的上表面固定连接有两个磁块(55),所述磁块(55)的底端和清洁垫(53)上表面相互磁吸。
