专利号: 2024203200066
申请人: 山东金宇钢构有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

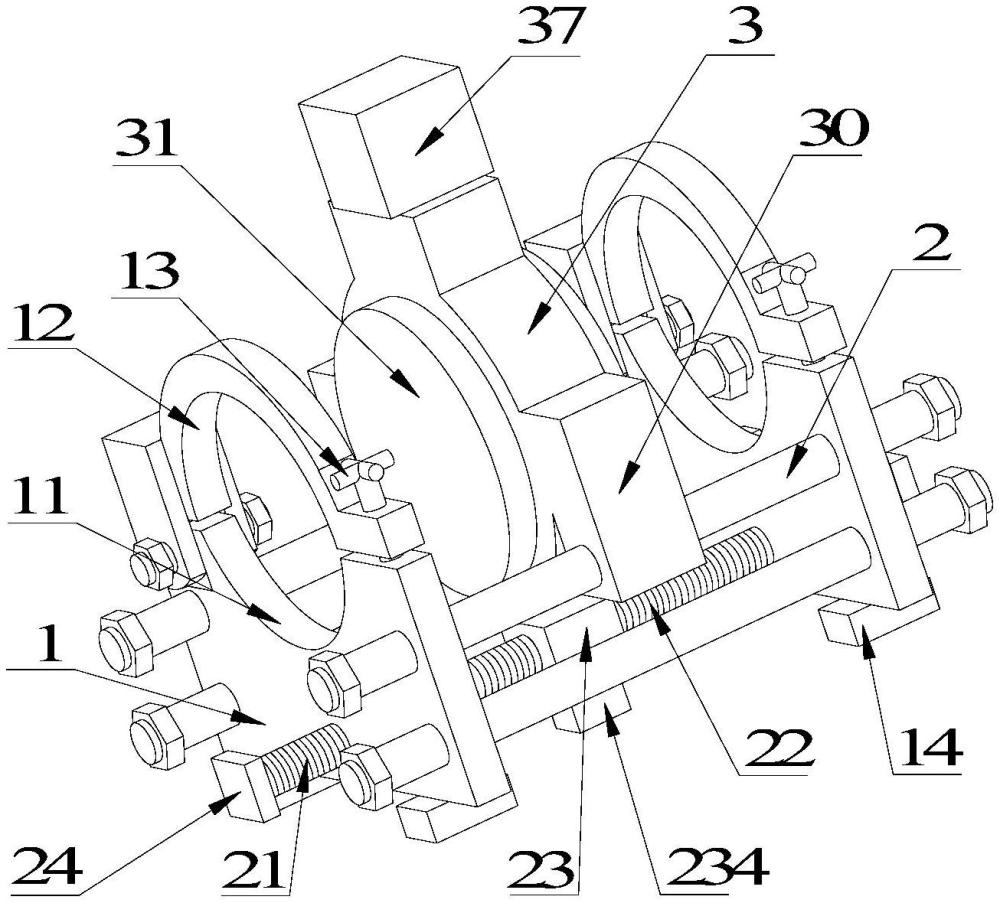

1.一种装配式钢结构件焊缝处理设备,其特征在于,包括两组对称设置的定位结构,两组定位结构之间连接调节结构,两组定位结构之间还设置有打磨结构;

每组所述定位结构均包括定位板,定位板的上部设有第一卡箍,第一卡箍的一端铰接第二卡箍,第一卡箍的另一端与第二卡箍之间连接紧固件;

所述调节结构包括滑动穿设两个定位板的若干根滑动轴,调节结构还包括分别螺纹连接两个定位板的第一调节轴和第二调节轴,第一调节轴和第二调节轴之间连接调节箱;

所述打磨结构包括打磨箱,打磨箱的相对两端均设有固定耳,固定耳固定套接在两根滑动轴上;打磨箱的相对两侧分别设有第一打磨轮和第二打磨轮,打磨箱的内部设置驱动第一打磨轮和第二打磨轮转动的驱动组件。

2.根据权利要求1所述的装配式钢结构件焊缝处理设备,其特征在于,所述调节箱的内部设置与第一调节轴连接的第一从动轮、与第二调节轴连接的第二从动轮,第一从动轮和第二从动轮均啮合连接主动轮,主动轮连接第一驱动件。

3.根据权利要求1所述的装配式钢结构件焊缝处理设备,其特征在于,所述驱动组件包括与第一打磨轮连接的第一驱动轮、与第二打磨轮连接的第二驱动轮,第一驱动轮和第二驱动轮均啮合连接主驱动轮,主驱动轮连接主驱动轴,主驱动轴穿出打磨箱后连接第二驱动件。

4.根据权利要求3所述的装配式钢结构件焊缝处理设备,其特征在于,所述打磨箱的内部还设有加强板,主驱动轴转动连接加强板。

5.根据权利要求1所述的装配式钢结构件焊缝处理设备,其特征在于,所述定位板的底部设有防滑块。

6.根据权利要求1所述的装配式钢结构件焊缝处理设备,其特征在于,第一卡箍和第二卡箍的内环面均设有防滑垫圈。

7.根据权利要求1所述的装配式钢结构件焊缝处理设备,其特征在于,所述滑动轴设有四根,且均匀分布于定位板的四角。
