专利号: 2024203191141
申请人: 浙江安地建筑规划设计有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

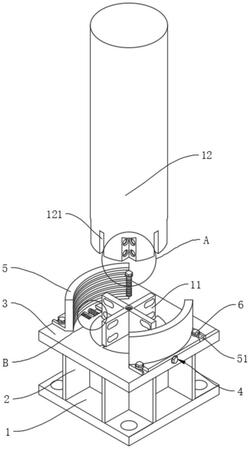

1.一种建筑木柱脚固定结构,包括底座(1),所述底座(1)顶部处安装有顶板(3),所述底座(1)与所述顶板(3)之间通过若干个支撑板(2)支撑连接,其特征在于:所述顶板(3)顶部处安装有安装盘(10),所述安装盘(10)顶部处固定有十字型的定位板(11),所述定位板(11)上卡接安装有柱体(12),所述柱体(12)底部处开设有架设槽(121),所述顶板(3)顶部处对称开设有夹紧腔,夹紧腔内安装有辅助柱体(12)定位紧固的夹紧组件(4)。

2.根据权利要求1所述的建筑木柱脚固定结构,其特征在于:所述夹紧组件(4)包括转动设置在夹紧腔内的螺纹杆(8),所述螺纹杆(8)上套设安装有套设块(52),所述螺纹杆(8)与所述套设块(52)之间螺纹配合,所述套设块(52)顶部处固定有夹紧板(5),所述螺纹杆(8)的一端伸出夹紧腔,所述螺纹杆(8)伸出夹紧腔内的一端固定有螺母。

3.根据权利要求2所述的建筑木柱脚固定结构,其特征在于:所述夹紧板(5)的外侧边上突出设置有突出板,突出板上对称开设有安装槽(51),所述顶板(3)与所述安装槽(51)之间通过定位螺栓(6)定位紧固。

4.根据权利要求3所述的建筑木柱脚固定结构,其特征在于:两个所述夹紧板(5)的内侧边上对称突出设置有夹紧垫(7),所述夹紧垫(7)在所述夹紧板(5)上等距设置有若干个。

5.根据权利要求1所述的建筑木柱脚固定结构,其特征在于:所述顶板(3)顶部处嵌设安装有刻度板(9),所述刻度板(9)与所述夹紧腔连通,所述刻度板(9)上开设有刻度线。

6.根据权利要求1所述的建筑木柱脚固定结构,其特征在于:所述柱体(12)上对称开设有靠近底部处对称开设有若干个贯穿孔(13),所述贯穿孔(13)横向贯穿所述柱体(12),所述贯穿孔(13)与所述架设槽(121)连通,所述定位板(11)上开设有供螺栓固定的固定孔,所述贯穿孔(13)与固定孔之间通过螺栓定位紧固。

7.根据权利要求1所述的建筑木柱脚固定结构,其特征在于:所述定位板(11)的中心处贯穿开设有穿设孔,所述穿设孔处螺纹安装有固定螺栓(111),所述定位板(11)通过固定螺栓(111)螺纹固定在所述安装盘(10)上。

8.根据权利要求1所述的建筑木柱脚固定结构,其特征在于:所述安装盘(10)上对称开设有限位槽(101),所述顶板(3)顶部处开设有供安装盘(10)容纳的容纳腔,容纳腔内对称固定有限位块(31),所述限位块(31)与所述限位槽(101)之间配合插接。
