专利号: 2024203145092
申请人: 河北城翔市政工程设计院有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

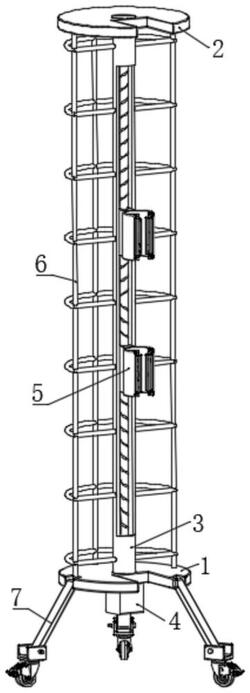

1.一种建筑结构用钢筋辅助支架,包括底板(1)和顶板(2),其特征在于:所述底板(1)和顶板(2)通过固定杆(3)固定连接,所述固定杆(3)内设置有调节机构(4),所述调节机构(4)上设置有两个夹持机构(5),所述底板(1)下表面设置有移动机构(7)。

2.如权利要求1所述的一种建筑结构用钢筋辅助支架,其特征在于:所述底板(1)上表面固定安装有加强环(6),所述加强环(6)顶端与顶板(2)下表面固定连接,所述加强环(6)中部与固定杆(3)外表面固定连接。

3.如权利要求1所述的一种建筑结构用钢筋辅助支架,其特征在于:所述固定杆(3)一侧开设有限位槽(301),所述调节机构(4)包括两个轴承(402),两个所述轴承(402)分别固定安装在固定杆(3)内部两端,所述底板(1)下表面固定安装有驱动电机(404),所述驱动电机(404)外设置有防护罩(405),所述防护罩(405)与底板(1)下表面固定连接。

4.如权利要求3所述的一种建筑结构用钢筋辅助支架,其特征在于:两个所述轴承(402)通过双向丝杆(401)连接,所述双向丝杆(401)两端分别固定套设在每个轴承(402)内,所述驱动电机(404)输出轴与双向丝杆(401)下端固定连接。

5.如权利要求4所述的一种建筑结构用钢筋辅助支架,其特征在于:所述双向丝杆(401)两端均螺纹连接有丝杆套(403),两个所述夹持机构(5)分别固定安装在每个丝杆套(403)上。

6.如权利要求5所述的一种建筑结构用钢筋辅助支架,其特征在于:每个所述夹持机构(5)均包括C型夹持环(501),所述C型夹持环(501)与丝杆套(403)固定连接,每个所述C型夹持环(501)两侧均设置有两个连接块(502),每一侧的两个所述连接块(502)分别固定连接在C型夹持环(501)的两端,每一侧的两个所述连接块(502)均通过连接杆(503)连接,每个所述连接杆(503)外均转动套设有转动辊(504)。

7.如权利要求1所述的一种建筑结构用钢筋辅助支架,其特征在于:所述底板(1)和顶板(2)一侧均开设有用于穿插钢筋用的插槽(8),所述底板(1)周向开设有三个缺口槽(9),所述移动机构(7)位于缺口槽(9)处。

8.如权利要求7所述的一种建筑结构用钢筋辅助支架,其特征在于:所述移动机构(7)包括三个连接轴(701),三个所述连接轴(701)分别固定安装在三个缺口槽(9)处,每个所述连接轴(701)上均转动套设有连杆(702),每个所述连杆(702)远离连接轴(701)的一端均设置有连接座(703),每个所述连杆(702)和连接座(703)均通过调节旋钮(704)转动连接,每个所述连接座(703)下表面均固定安装有万向轮(705)。
