专利号: 2024203134543
申请人: 江门华辉煌电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

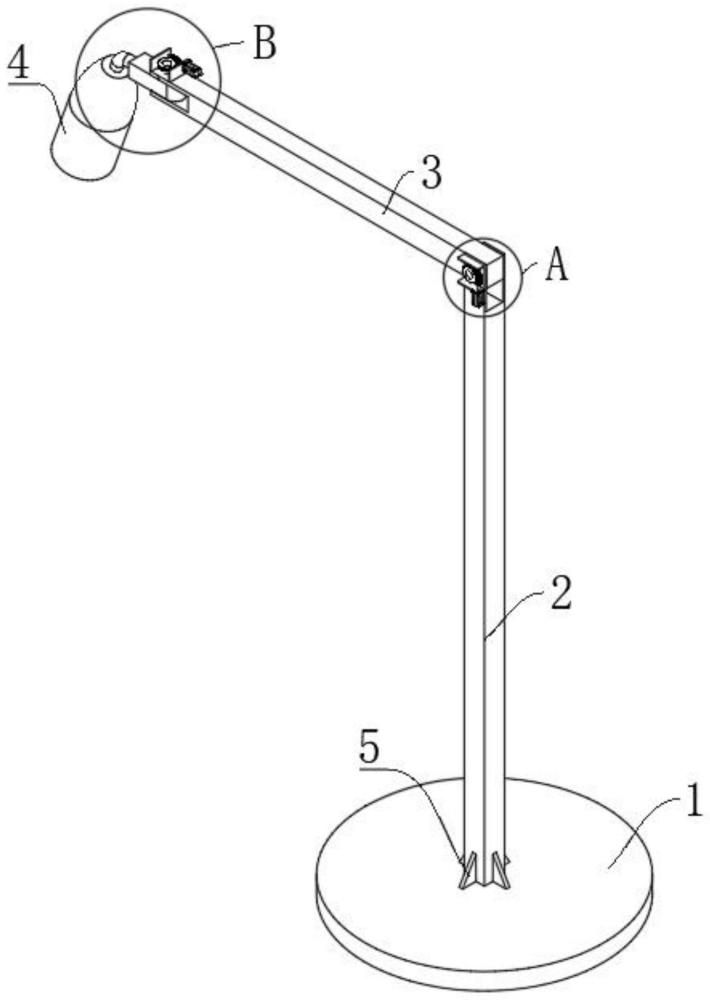

1.一种灯杆可变形的LED护眼落地灯,包括第一灯杆(2)和第二灯杆(3),其特征在于,所述第一灯杆(2)顶部开设有第一连接槽(6),所述第一连接槽(6)内侧壁转动连接有第一转轴(9),且第一转轴(9)的一端贯穿于第一灯杆(2)外侧壁,所述第一灯杆(2)侧壁设有用于转动第一转轴(9)的第一转动机构,所述第一连接槽(6)内侧壁转动连接有第二灯杆(3),且第二灯杆(3)的一端套结于第一转轴(9)侧壁,所述第二灯杆(3)另一端侧壁开设有第二连接槽(14),所述第二连接槽(14)内侧壁转动连接有第二转轴(15),且第二转轴(15)的一端贯穿于第二灯杆(3)外侧壁,所述第二灯杆(3)外侧壁设有用于转动第二转轴(15)的第二转动机构,所述第二连接槽(14)内侧壁转动连接有连接块(13),且连接块(13)套结于第二转轴(15)侧壁,所述连接块(13)一端固定有LED灯头(4)。

2.根据权利要求1所述的灯杆可变形的LED护眼落地灯,其特征在于,所述第一转动机构包括第一蜗轮(10),所述第一转轴(9)一端套接有第一蜗轮(10),所述第一灯杆(2)侧壁固定有第一支撑板(7)和第二支撑板(8),且第一支撑板(7)和第二支撑板(8)关于第一转轴(9)对称分布,所述第一支撑板(7)底部一端转动连接有第一蜗杆(11),且第一蜗杆(11)和第一蜗轮(10)啮合,所述第二支撑板(8)底部一端固定有第一电机(12),且第一电机(12)的输出轴和第一蜗杆(11)固定。

3.根据权利要求1所述的灯杆可变形的LED护眼落地灯,其特征在于,所述第二转动机构包括第二蜗轮(17),所述第二转轴(15)一端套接有第二蜗轮(17),所述第二灯杆(3)侧壁固定有第三支撑板(18)和第四支撑板(19),且第三支撑板(18)和第四支撑板(19)关于第二蜗轮(17)对称分布,所述第二蜗轮(17)底部一端转动连接有第二蜗杆(16),且第二蜗杆(16)和第二蜗轮(17)啮合,所述第四支撑板(19)底部固定有第二电机(20),且第二电机(20)的输出轴和第二蜗杆(16)固定。

4.根据权利要求1所述的灯杆可变形的LED护眼落地灯,其特征在于,所述第一灯杆(2)底部设有灯座(1),所述灯座(1)顶部设有用于卡接第一灯杆(2)的卡接机构。

5.根据权利要求4所述的灯杆可变形的LED护眼落地灯,其特征在于,所述卡接机构包括矩形块(21),所述灯座(1)顶部中间处固定有矩形块(21),所述第一灯杆(2)底部开设有矩形槽(22),且矩形块(21)和矩形槽(22)适配。

6.根据权利要求1所述的灯杆可变形的LED护眼落地灯,其特征在于,所述第一灯杆(2)四个侧壁底部均固定有加强板(5)。
