专利号: 2024203119878
申请人: 孙余
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

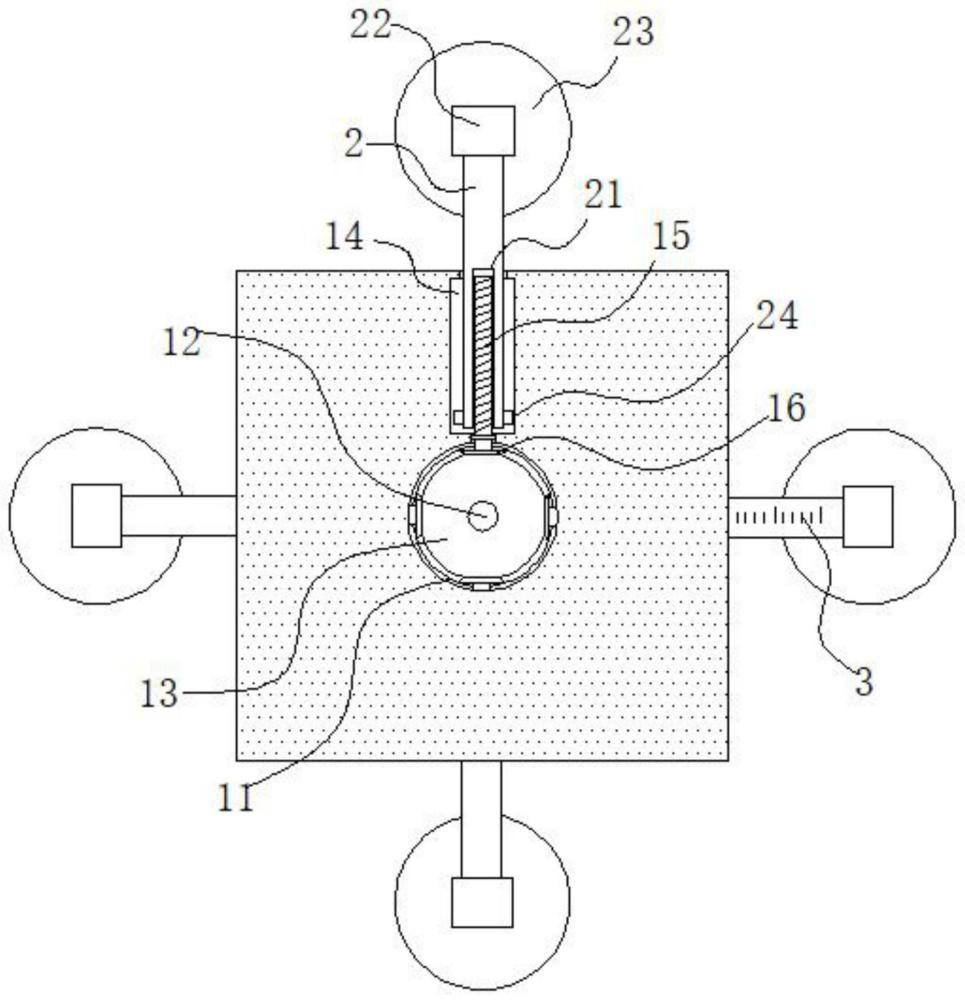

1.一种钢化玻璃定位装置,其特征在于,包括第一定位块(1):所述第一定位块(1)的内部开设有安装槽(11),所述安装槽(11)顶端和底端内壁的中部通过轴承转动连接有连接杆(12),所述连接杆(12)的顶端固定安装有转盘(17),所述安装槽(11)的内侧水平设置有大锥齿轮(13),所述连接杆(12)竖直贯穿大锥齿轮(13)的中部并与大锥齿轮(13)固定连接,所述安装槽(11)前侧、后侧、左侧和右侧的内壁均水平开设有调节槽(14),所述调节槽(14)靠近安装槽(11)一侧的内壁通过轴承转动连有螺纹杆(15),所述螺纹杆(15)置于安装槽(11)内侧的一端焊接有小锥齿轮(16),所述调节槽(14)的内侧滑动连有调节杆(2),所述调节杆(2)置于调节槽(14)内部的一侧水平开设有螺纹槽(21),所述调节杆(2)置于调节槽(14)外侧的一端固定安装有第二定位块(22),所述第二定位块(22)的底侧固定连有真空吸盘(23)。

2.根据权利要求1所述的一种钢化玻璃定位装置,其特征在于:所述小锥齿轮(16)置于大锥齿轮(13)的上方,且所述小锥齿轮(16)与大锥齿轮(13)啮合。

3.根据权利要求1所述的一种钢化玻璃定位装置,其特征在于:所述螺纹杆(15)与螺纹槽(21)螺纹连接,所述螺纹杆(15)与调节槽(14)的尺寸相配合。

4.根据权利要求1所述的一种钢化玻璃定位装置,其特征在于:所述调节杆(2)置于调节槽(14)内部的一端贯穿并固定安装有限位块(24),所述限位块(24)与调节槽(14)滑动连接。

5.根据权利要求1所述的一种钢化玻璃定位装置,其特征在于:所述调节杆(2)的外侧刻设有刻度线(3),所述刻度线(3)水平刻设在调节杆(2)的上表面。
