专利号: 2024203118409
申请人: 南阳拓富机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

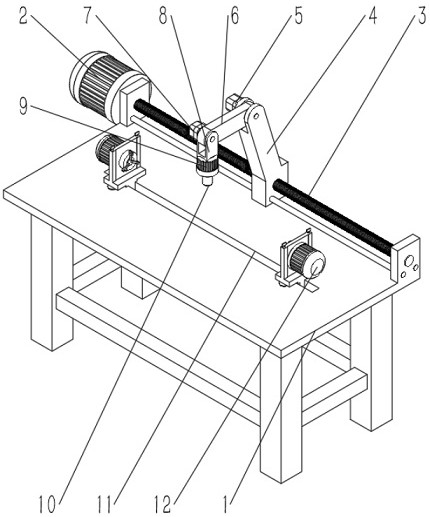

1.一种金属用品加工倒角机,包括工作台(1),其特征在于:所述工作台(1)的左端面后侧安装有第一电机(2),所述第一电机(2)的输出轴贯穿工作台(1)并固定连接有丝杠(3),所述丝杠(3)的另一端与工作台(1)的右端转动连接,所述丝杠(3)的外壁螺纹连接有支撑座(4),所述支撑座(4)的左端安装有第二电机(5),所述第二电机(5)的输出轴贯穿支撑座(4)并固定连接有与支撑座(4)另一端转动连接的连接臂(6),所述连接臂(6)的左端安装有第三电机(7),所述第三电机(7)的输出轴贯穿连接臂(6)并固定连接有与连接臂(6)另一端转动连接的安装座(8),所述安装座(8)的下端安装有第四电机(9),所述第四电机(9)的输出轴外壁设置有研磨头(10)。

2.根据权利要求1所述的一种金属用品加工倒角机,其特征在于:所述工作台(1)的上端面开设有滑槽(11),所述滑槽(11)的内部滑动连接有两个相对的固定支架(12)。

3.根据权利要求2所述的一种金属用品加工倒角机,其特征在于:所述固定支架(12)包括与滑槽(11)滑动连接的支架底座(13),所述支架底座(13)的右端面安装有第五电机(14),所述第五电机(14)的输出轴贯穿支架底座(13)并固定连接有三角卡盘(15)。

4.根据权利要求3所述的一种金属用品加工倒角机,其特征在于:所述支架底座(13)与工作台(1)上端面之间的缝隙处设置有两个前后分布的压盘(16),两个所述压盘(16)的上端均固定连接有与支架底座(13)螺纹连接的螺杆(17),所述螺杆(17)贯穿支架底座(13)并延伸至上侧。

5.根据权利要求1所述的一种金属用品加工倒角机,其特征在于:所述研磨头(10)的内部固定连接有固定芯(18),所述固定芯(18)与第四电机(9)的输出轴外壁螺纹连接。

6.根据权利要求1所述的一种金属用品加工倒角机,其特征在于:所述工作台(1)上端面是找平平面。

7.根据权利要求3所述的一种金属用品加工倒角机,其特征在于:所述第五电机(14)具有自锁功能。
