专利号: 2024203097811
申请人: 合肥美时爱家建材科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

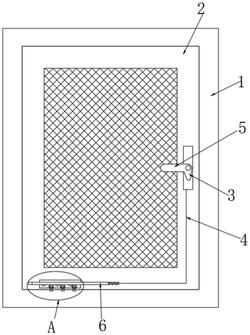

1.一种金刚网纱窗,包括窗框,窗框外设置有固定框,窗框的外侧面上转动设置有握柄,且握柄上一体成型有卡接部,其特征在于:所述窗框的底端处弹性设置有多个卡块,所述固定框的内部底面开设有多个与卡块相配合的卡槽,卡块的顶端弹性设置有压块,所述压块的上方设置有拉杆,拉杆与窗框弹性连接,拉杆的底面固定设置有多个与压块相配合的凸起,凸起靠近压块的一侧设置为弧面。

2.根据权利要求1所述的一种金刚网纱窗,其特征在于:所述握柄上固定设置有连接轴,连接轴延伸至窗框内并与其转动配合。

3.根据权利要求2所述的一种金刚网纱窗,其特征在于:所述连接轴的一端固定设置有卷轴,所述窗框上设置有与卷轴相配合的圆孔,所述卷轴与拉杆之间固定设置有拉绳,拉绳穿过窗框并与其滑动配合。

4.根据权利要求1所述的一种金刚网纱窗,其特征在于:所述窗框的底端位置处开设有“十”字状的滑槽,所述拉杆滑动设置于滑槽内,滑槽内部端面与拉杆之间固定设置有限位弹簧。

5.根据权利要求1所述的一种金刚网纱窗,其特征在于:所述压块整体设置为T型,压块的底面向外突出形成凸台部,卡块的顶面开设有与凸台部相配合的凹槽,凹槽内部端面与凸台部之间固定设置有第一弹簧。

6.根据权利要求4所述的一种金刚网纱窗,其特征在于:所述压块顶端与滑槽内部底面之间固定设置有第二弹簧。
