专利号: 2024203024702
申请人: 陕西恭德消防工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

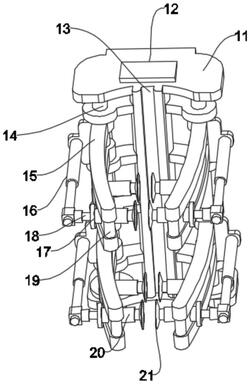

1.一种钢化玻璃夹持扶正装置,包括机架(11),其特征在于:所述机架(11)前端面转动设有四处夹持外爪(15),所述机架(11)左右两端面转动设有夹持转动轴(14),所述夹持转动轴(14)外圆面与所述夹持外爪(15)螺纹连接;

所述机架(11)前端面设有开口向前的扶正限位腔(13),所述夹持外爪(15)内设有能前后移动的移动内架(19),所述移动内架(19)靠近所述扶正限位腔(13)一侧端面固定设有两处夹持外架(20),所述夹持外架(20)内设有夹持内腔(24)。

2.根据权利要求1所述的一种钢化玻璃夹持扶正装置,其特征在于:所述夹持内腔(24)内固定设有夹持吸附套(21)。

3.根据权利要求2所述的一种钢化玻璃夹持扶正装置,其特征在于:所述夹持吸附套(21)远离中心一侧端面与所述夹持内腔(24)远离中心一侧壁之间固定连接有夹持弹簧(25)。

4.根据权利要求1所述的一种钢化玻璃夹持扶正装置,其特征在于:所述夹持外爪(15)前端面远离所述扶正限位腔(13)一侧固定设有伸缩气缸(16),所述伸缩气缸(16)能进行伸缩移动且固定设有伸缩连接杆(18),所述伸缩连接杆(18)靠近所述扶正限位腔(13)一侧端面能进行伸缩移动。

5.根据权利要求4所述的一种钢化玻璃夹持扶正装置,其特征在于:所述移动内架(19)远离所述扶正限位腔(13)一侧端面固定设有移动外部块(17),所述伸缩连接杆(18)靠近所述移动内架(19)一侧端面与所述移动外部块(17)固定连接。

6.根据权利要求1所述的一种钢化玻璃夹持扶正装置,其特征在于:所述机架(11)下端面固定设有夹持电机(22),所述夹持转动轴(14)下端面动力连接于所述夹持电机(22)。

7.根据权利要求1所述的一种钢化玻璃夹持扶正装置,其特征在于:所述夹持外爪(15)内上下对称设有两处移动限位腔(23)。

8.根据权利要求1所述的一种钢化玻璃夹持扶正装置,其特征在于:所述机架(11)上端面固定设有控制面板(12)。
