专利号: 2024202833517
申请人: 安陆市登峰电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种精准定位的压片机,包括压片机本体(1),其特征在于,还包括:下料结构(3),布置于所述压片机本体(1)出料端;

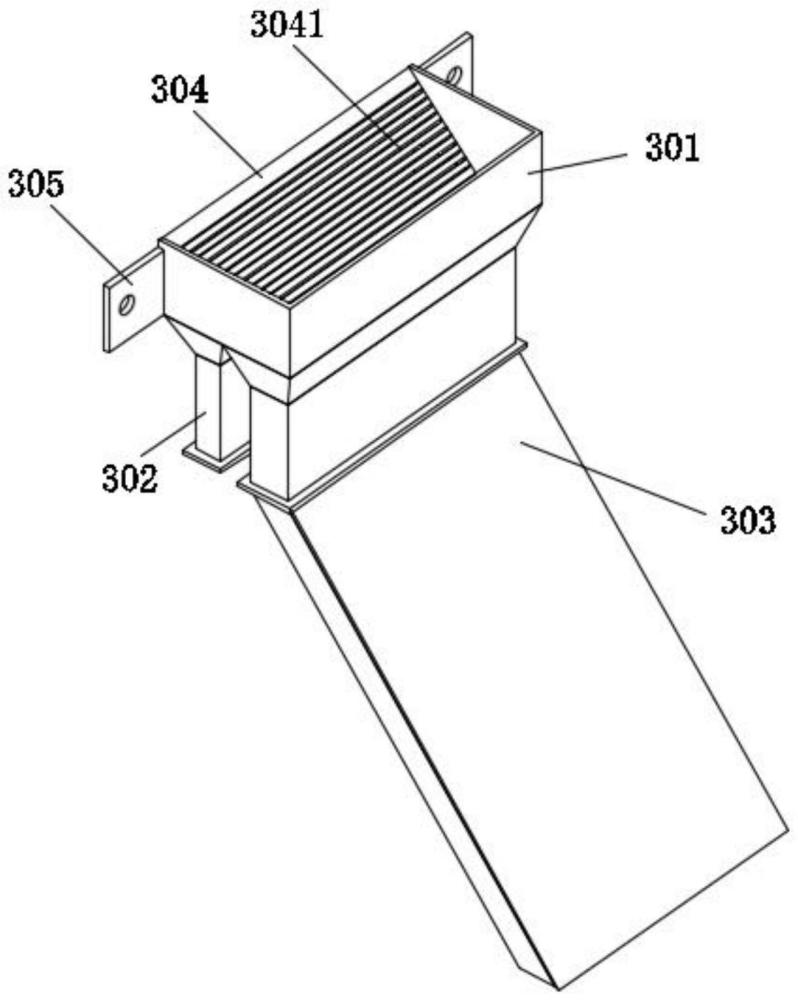

所述下料结构(3)包括:

料仓(301),布置于所述压片机本体(1)出料端机架上;

其中,所述料仓(301)内侧两端分别固设有连接板(305),两个所述连接板(305)上分别开设有安装孔;

滤粉板(304),倾斜布置于所述料仓(301)内;

其中,所述滤粉板(304)上开设有若干条形孔(3041);

排料通道A(302),固设于所述料仓(301)底端内侧的出料端口处;

排料通道B(303),固设于所述料仓(301)底端外侧的出料端口处;

其中,所述滤粉板(304)低端位于所述料仓(301)两出料端口中间,若干所述条形孔(3041)与所述排料通道A(302)对应。

2.如权利要求1所述的一种精准定位的压片机,其特征在于,所述料仓(301)内腔两侧分别开设有斜槽(3011),所述滤粉板(304)的两端分别插设于两个所述斜槽(3011)内,所述斜槽(3011)低端封闭。

3.如权利要求1所述的一种精准定位的压片机,其特征在于,所述排料通道B(303)设成弯折状,所述排料通道B(303)出料端与所述排料通道A(302)出料端分开。

4.如权利要求1所述的一种精准定位的压片机,其特征在于,所述压片机本体(1)的压片台上布置有推进结构(2);

所述推进结构(2)包括:

安装架(201),固设于所述压片机本体(1)的压片台一侧;

两个导向杆(207),对称固设于所述安装架(201)两端;

液压缸本体(202),固设于所述安装架(201)上;

框架(203),固设于所述液压缸本体(202)活塞杆外端;

其中,所述框架(203)两侧均固设有连接块(206),所述连接块(206)上开孔套设于所述导向杆(207)上;

U形推板(205),固设于所述框架(203)一侧;

其中,所述U形推板(205)底侧与所述压片机本体(1)的压片台顶侧接触。

5.如权利要求4所述的一种精准定位的压片机,其特征在于,所述框架(203)内等距固设有若干分隔板(204),两两所述分隔板(204)之间的空间与所述压片机本体(1)的压片台上的一排压孔对应。
