专利号: 2024202825421
申请人: 广德威源焊接设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

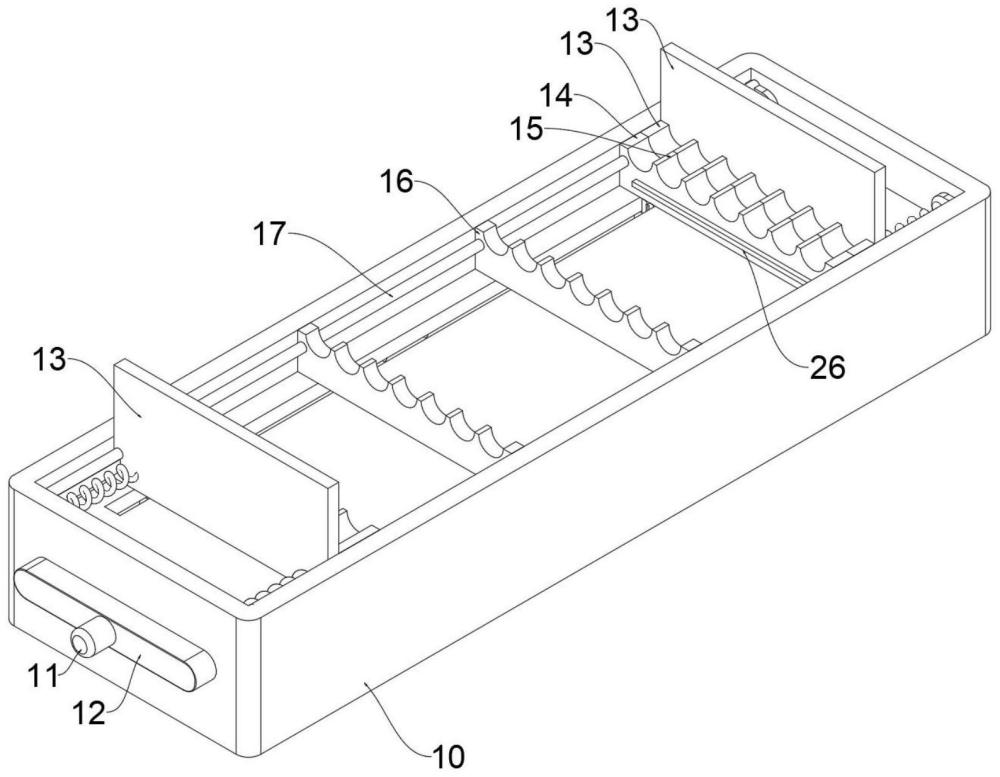

1.一种钢管电弧焊接工作台,包括工作台(10),其特征在于:包括工作台(10),所述工作台(10)的左端设有传动箱(12),所述传动箱(12)的左端连接有动力电机(11),所述动力电机(11)的右端设有动力端与所述传动箱(12)内的传动机构动力连接,所述传动箱(12)的右端动力连接有两个前后对称的双向螺杆(20),所述工作台(10)开口向上设置,所述工作台(10)的上端面上开设有两个前后对称的滑动腔(18),所述双向螺杆(20)左右延伸贯穿所述滑动腔(18),两个所述滑动腔(18)内均滑动连接有两组左右对称的滑动块(19),每组所述滑动块(19)均前后分布与所述滑动腔(18)滑动配合,每组所述滑动块(19)均能够与所述双向螺杆(20)螺纹配合,前后相邻的两个所述滑动块(19)相互靠近端均固设有电磁板(21),两个所述电磁板(21)之间磁力配合,所述工作台(10)上滑动连接有两个左右对称的滑动板(14),所述滑动板(14)与所述滑动块(19)滑动连接,两个所述滑动板(14)的下端均设有能够上下滑动的磁插杆(22)。

2.根据权利要求1所述的一种钢管电弧焊接工作台,其特征在于:两个所述滑动板(14)的相互远离端均固设有连接架(23),所述连接架(23)上滑动连接有抵接板(13),所述连接架(23)呈L形设置,所述抵接板(13)与所述连接架(23)的L形延伸边之间连接有推簧(24),两个所述滑动板(14)的相互靠近端均滑动设有推板(26),所述抵接板(13)与所述推板(26)之间连接有弹簧,弹簧上连接设有压敏传感器,压敏传感器固定设置在所述滑动板(14)内,所述工作台(10)内固设有两个前后对称的导滑杆(17),两个所述导滑杆(17)上滑动配合有两个左右对称的支撑板(16),两个所述支撑板(16)上开设有与所述滑动板(14)对应的支撑槽(15),每个所述滑动腔(18)的前后两侧壁上均开设有插接孔(25),所述插接孔(25)位于所述滑动腔(18)的中端位置,所述抵接板(13)呈L形设置,两个所述抵接板(13)的L端、两个所述滑动板(14)与所述支撑板(16)的上端均开设有前后均匀分布的支撑槽(15)。

3.根据权利要求2所述的一种钢管电弧焊接工作台,其特征在于:前后相邻的两个所述滑动块(19)的相互远离端均固设有插接杆能够与插入至所述插接孔(25)内,压力传感器、电磁机构与所述电磁板(21)通过电性连接与外端的控制端连接。

4.根据权利要求3所述的一种钢管电弧焊接工作台,其特征在于:所述滑动板(14)处设有电控机构与所述磁插杆(22)连接,所述磁插杆(22)的下端呈锐角设置与前后相邻的两个所述滑动块(19)抵接。

5.根据权利要求4所述的一种钢管电弧焊接工作台,其特征在于:所述滑动腔(18)靠近所述双向螺杆(20)端均固设有滑动块,滑动块与所述双向螺杆(20)上的螺纹槽滑动配合。

6.根据权利要求5所述的一种钢管电弧焊接工作台,其特征在于:两个所述滑动腔(18)的外周上均设有两个左右对称的螺纹,左右相邻的两个螺纹旋向相反。
