专利号: 2024202757867
申请人: 沈阳建筑大学
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

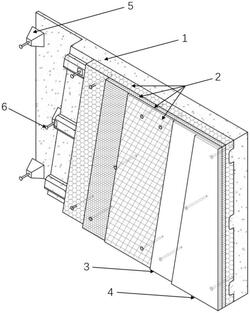

1.一种钢筋混凝土剪力墙免拆模保温一体化模板,其特征在于,包括免拆保温外模板,所述免拆保温外模板的一侧开设有若干条横向凹槽,在所述凹槽的一侧浇筑有墙体基层,在所述免拆保温外模板的另一侧涂抹抗裂防护层,在所述抗裂防护层的外侧设置有装饰层;

所述墙体基层内沿着所述横向凹槽的长度方向绑扎有若干个水泥垫块,所述免拆保温外模板通过断热桥连接件与所述水泥垫块锚固在一起;

所述断热桥连接件包括主体部分以及螺纹连接在所述主体部分末端的连接件卡扣;

所述免拆保温外模板包括保温层和复合在所述保温层外侧表面的抗裂胶浆,所述抗裂胶浆的外侧表面压入耐碱玻纤网格布,所述保温层包括内侧保温层和外侧保温层。

2.根据权利要求1所述钢筋混凝土剪力墙免拆模保温一体化模板,其特征在于:所述免拆保温外模板由所述内侧保温层、所述外侧保温层、所述抗裂胶浆依次浇筑,并在所述抗裂胶浆表面压入耐碱玻纤网格布,预制成一个整体。

3.根据权利要求1所述钢筋混凝土剪力墙免拆模保温一体化模板,其特征在于:所述内侧保温层的侧面开设有若干条横向凹槽,所述凹槽横截面采用宽口U形设计,所述凹槽间距与所述断热桥连接件的竖向间距相同。

4.根据权利要求1所述钢筋混凝土剪力墙免拆模保温一体化模板,其特征在于:所述墙体基层浇筑完成后,在所述内侧保温层的凹槽的位置形成混凝土条形横肋。

5.根据权利要求1所述钢筋混凝土剪力墙免拆模保温一体化模板,其特征在于:所述免拆保温外模板现场安装前,首先将所述水泥垫块绑扎在所述墙体基层的剪力墙钢筋笼骨上,再将预制的所述免拆保温外模板安装定位,然后将所述断热桥连接件主体部分打入所述免拆保温外模板的预留口处,并延伸出所述水泥垫块旋入所述连接件卡扣中。

6.根据权利要求1所述钢筋混凝土剪力墙免拆模保温一体化模板,其特征在于:所述墙体基层与所述内侧保温层之间的结合面凿毛处理,所述内侧保温层与外侧保温层之间的结合面凿毛处理。

7.根据权利要求1所述钢筋混凝土剪力墙免拆模保温一体化模板,其特征在于:所述水泥垫块采用棱台形设计,沿垂直于水泥垫块的方向预留孔洞。

8.根据权利要求1所述钢筋混凝土剪力墙免拆模保温一体化模板,其特征在于:所述免拆保温外模板作为外模板,现场支好内模板浇筑混凝土,拆除内模板支撑,涂抹所述抗裂防护层和所述装饰层,形成钢筋混凝土剪力墙免拆模保温一体化模板。
