专利号: 2024202705970
申请人: 东莞市安道迩科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

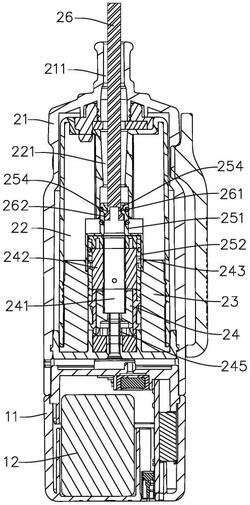

1.一种烟弹抽拉式封油结构,包括

主机(10),用于提供电能;

烟弹主体(20),安装于主机(10);

其特征在于:所述烟弹主体(20)包括

第一外壳(21),设置有烟嘴(211);

透明油仓(22),安装于第一外壳(21)内;透明油仓(22)设置有与烟嘴(211)连通的出烟通道(221);

第一硅胶座(23),安装于透明油仓(22)底部;

雾化基座(24),安装于第一硅胶座(23)顶部,雾化基座(24)设置有第一雾化腔(241),第一雾化腔(241)安装有吸油棉(242),雾化基座(24)外侧面设置有多个连通第一雾化腔(241)的第一进油孔(243),第一进油孔(243)与透明油仓(22)底部连通;

封油外罩(25),可移动安装于雾化基座(24);当封油外罩(25)下移时,能够隔绝第一进油孔(243)与透明油仓(22)的导通连接;

以及,推杆(26),所述推杆(26)能够从出烟通道(221)插入并扣合于封油外罩(25)。

2.根据权利要求1所述的烟弹抽拉式封油结构,其特征在于:所述透明油仓(22)底部具有第一敞开口(2201),第一硅胶座(23)固定安装于第一敞开口(2201),雾化基座(24)固定安装于第一硅胶座(23)顶部的中心位置并向上延伸;

所述出烟通道(221)设于透明油仓(22)的顶部中心位置并向下延伸,出烟通道(221)的底部与雾化基座(24)的顶部上下间隔设置。

3.根据权利要求1所述的烟弹抽拉式封油结构,其特征在于:所述封油外罩(25)包括一主体部(251),可移动安装于出烟通道(221)的底部;

一封油部(252),一体成型于主体部(251)底部;

其中,所述主体部(251)以及封油部(252)均为中空的壳体,且封油部(252)底部具有敞口;当主体部(251)相对于出烟通道(221)下移时,封油部(252)能够下移并遮盖雾化基座(24)的外侧面以封闭第一进油孔(243)。

4.根据权利要求3所述的烟弹抽拉式封油结构,其特征在于:所述第一硅胶座(23)与雾化基座(24)之间构成第一限位缺口(231),封油部(252)能够插入第一限位缺口(231)中。

5.根据权利要求3或4所述的烟弹抽拉式封油结构,其特征在于:所述主体部(251)设置有第一插接孔(253),第一插接孔(253)的内侧面设置有第一扣合凸部(254);

所述推杆(26)的底部设置有第一弹性臂(261),每一第一弹性臂(261)均设置有与第一扣合凸部(254)适配的第二扣合凸部(262)。

6.根据权利要求3或4所述的烟弹抽拉式封油结构,其特征在于:所述主体部(251)的外侧面设置有第一密封胶圈(255),第一密封胶圈(255)可选择性抵靠出烟通道(221)的表面;

所述雾化基座(24)的外侧面顶部设置有第二密封胶圈(244),第二密封胶圈(244)可选择性抵靠封油部(252)的内侧面。

7.根据权利要求1所述的烟弹抽拉式封油结构,其特征在于:所述主机(10)包括第二外壳(11)以及安装于第二外壳(11)内的供电装置(12);

所述雾化基座(24)安装有加热丝(245),供电装置用于向加热丝(245)输出电能,以供加热丝(245)发热雾化烟油。

8.根据权利要求7所述的烟弹抽拉式封油结构,其特征在于:所述第一硅胶座(23)安装有第一导电针(232),第二外壳(11)安装有第二导电针(13);

当所述第二外壳(11)与第一外壳(21)组装后,第一导电针(232)能够与第二导电针(13)导通连接。
