专利号: 202420269355X
申请人: 济南庸丰建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

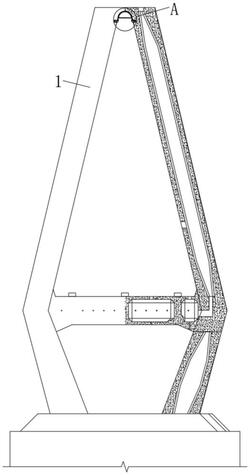

1.一种中塔柱合拢段拱形支撑构造,其特征在于,包括位于塔柱本体(1)合拢段内腔的支撑拱圈(2),所述支撑拱圈(2)的内腔设置有可调内撑组件(3),所述塔柱本体(1)合拢段内腔的两侧均预埋有预埋件(4),所述预埋件(4)延伸至塔柱本体(1)的内腔并焊接有支撑牛腿(5),所述支撑牛腿(5)的顶部设置有可调支撑组件(6),所述支撑拱圈(2)的两端均焊接有插块(7),所述可调支撑组件(6)包括固定安装在支撑牛腿(5)顶部的固定底座(61),所述固定底座(61)上贯穿设置有可转动的螺纹柱(62),所述螺纹柱(62)的表面螺纹连接有升降座(63),所述升降座(63)的顶部固定连接有固定管(64),所述插块(7)插接在固定管(64)的内腔。

2.根据权利要求1所述的一种中塔柱合拢段拱形支撑构造,其特征在于,所述升降座(63)底部的四角均固定连接有导向杆(65),所述固定底座(61)顶部的四角均开设有供导向杆(65)滑动的导向孔(66)。

3.根据权利要求2所述的一种中塔柱合拢段拱形支撑构造,其特征在于,所述螺纹柱(62)的底部开设有操作腔(67),所述螺纹柱(62)的底部贯穿至操作腔(67)的内腔并固定安装有六角转块(68)。

4.根据权利要求3所述的一种中塔柱合拢段拱形支撑构造,其特征在于,所述可调内撑组件(3)包括焊接在支撑拱圈(2)内腔两侧的连接鼻(31),所述连接鼻(31)上通过转轴转动连接有连接耳(32),两个所述连接耳(32)相对的一端均焊接有空心钢管(33),两个所述空心钢管(33)的一端均焊接有螺纹套(34),两个所述螺纹套(34)的内腔螺纹连接有双向螺纹杆(35),所述双向螺纹杆(35)表面两侧的螺纹相反。

5.根据权利要求4所述的一种中塔柱合拢段拱形支撑构造,其特征在于,所述双向螺纹杆(35)的表面贯穿式焊接有操作杆(36)。

6.根据权利要求5所述的一种中塔柱合拢段拱形支撑构造,其特征在于,所述支撑拱圈(2)的内部焊接有多个加强肋(8)。
