专利号: 2024202672411
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

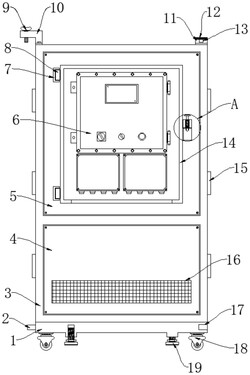

1.一种组合式制冷设备,包括制冷设备主体机(3),其特征在于:所述制冷设备主体机(3)的底端固定有底座(1),所述制冷设备主体机(3)前端的底部固定有下面板(4),所述制冷设备主体机(3)前端的顶部固定有上面板(5),且上面板(5)的前端固定有控制盒(6),所述控制盒(6)外部的前端设置有盖罩(14),所述制冷设备主体机(3)顶端的左侧固定有组合座(10),且组合座(10)顶部的两端分别竖向贯穿设置有拉杆(9),所述制冷设备主体机(3)顶端的右侧固定有固定座(11),且固定座(11)顶部的两端分别设置有安装孔(13),所述固定座(11)的顶端固定有第一衬垫(12),所述制冷设备主体机(3)的两侧分别固定有第二衬垫(15),所述底座(1)底端的四个拐角处分别固定有移动轮(18),所述下面板(4)的前端设置有散热口(16)。

2.根据权利要求1所述的一种组合式制冷设备,其特征在于:所述拉杆(9)的外部设置有外螺纹,所述拉杆(9)的底端贯穿第一衬垫(12)的内部。

3.根据权利要求1所述的一种组合式制冷设备,其特征在于:所述第一衬垫(12)和第二衬垫(15)分别为橡胶材质,所述第二衬垫(15)关于定位插块(2)的垂直中心线呈对称设置。

4.根据权利要求1所述的一种组合式制冷设备,其特征在于:所述底座(1)左侧的两端分别固定有定位插块(2),所述底座(1)右侧的内部设置有定位插槽(17)。

5.根据权利要求1所述的一种组合式制冷设备,其特征在于:所述上面板(5)前端左侧的顶部和底部分别固定有安装架(7),所述盖罩(14)左侧的顶端和底端分别固定有连接头(8),所述盖罩(14)的右侧固定有连接块(25),且连接块(25)顶端的内部设置有锁槽(24),所述上面板(5)前端的右侧固定有固定块(21),所述固定块(21)的顶端设置有锁杆(20),所述固定块(21)的内部设置有压缩弹簧(22),所述盖罩(14)为亚克力材质。

6.根据权利要求5所述的一种组合式制冷设备,其特征在于:所述连接头(8)与安装架(7)的内部之间相铰接,所述锁杆(20)的底端分别贯穿固定块(21)和压缩弹簧(22)的内部,所述锁杆(20)外部的底端固定有限位板(23),且限位板(23)的顶端与压缩弹簧(22)的底端固定连接,所述压缩弹簧(22)的顶端与固定块(21)内部的顶端固定连接。

7.根据权利要求1所述的一种组合式制冷设备,其特征在于:所述底座(1)底部两侧的两端分别设置有抵板(19),且抵板(19)的顶端活动连接有连接柱(27),所述连接柱(27)外部的底端固定有转环(28),所述底座(1)底部两侧的两端分别设置有螺纹槽(26)。

8.根据权利要求7所述的一种组合式制冷设备,其特征在于:所述连接柱(27)的外部设置有外螺纹,所述螺纹槽(26)的内部设置有与外螺纹相配合的内螺纹。
