专利号: 2024202615866
申请人: 刘诚
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

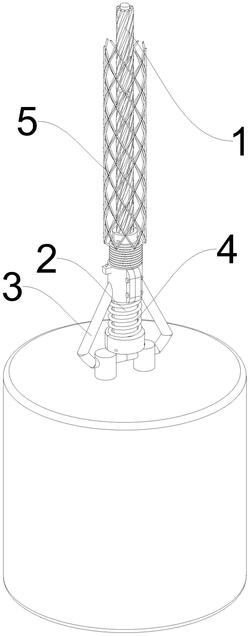

1.一种物探缆绳,其特征在于,包括:

主绳芯(1);

镀锌合金环(2),固定连接在主绳芯(1)尾端;

安装有探测设备的连接座(3),滑动连接在镀锌合金环(2)外部;

镀锌弹簧件(4),套设于镀锌合金环(2)外部,并与连接座(3)弹性抵接限位;

外网套(5),一端固定安装在连接座(3)外部,另一端固定连接在主绳芯(1)首端。

2.根据权利要求1所述的物探缆绳,其特征在于:所述主绳芯(1)由一钢缆(11)及外部多股加捻的复合捻绳(12)组成,且所述钢缆(11)经过镀锌处理,且所述复合捻绳(12)由多股聚乙烯尼龙丝(13)及镀锌钢丝(14)加捻编织而成。

3.根据权利要求1所述的物探缆绳,其特征在于:所述镀锌合金环(2)由两半圆环板(21)通过螺栓螺纹连接形成,所述半圆环板(21)内固定连接有环形齿牙。

4.根据权利要求1所述的物探缆绳,其特征在于:所述连接座(3)由两半圆卡环(31)通过螺栓螺纹连接形成,且两半圆卡环(31)凹槽内转动配合有环套(32),内部中空的环套(32)一侧转动连接有多个出油滚珠,且所述环套(32)通过其一端固定连接的引流管贯穿其中一半圆卡环(31)并与其外部固定连接的油盒(33)固定连接,且所述油盒(33)一侧固定连接有按压橡胶气囊。

5.根据权利要求1所述的物探缆绳,其特征在于:所述外网套(5)由多个小绳股相互织网而成,织网方式为相互交叉并用辅助小绳股打结成网孔,且所述小绳股为聚乙烯尼龙加捻编织而成。
