专利号: 2024202610720
申请人: 唐山市缘陶机械设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

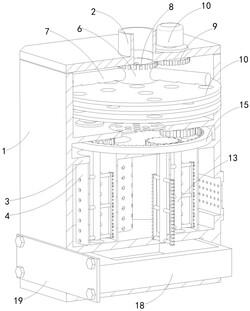

1.一种竖装滤筒式除尘器,其特征在于,包括:机柜(1);

进气管(2),所述进气管(2)设置在所述机柜(1)上;

第一空腔,所述第一空腔开设在所述机柜(1)上;

匀风机构,所述匀风机构设置在所述第一空腔内,用于降低气流的流速;

第二空腔,所述第二空腔开设在所述第一空腔一侧,所述第二空腔与所述第一空腔之间设置有流通口,所述流通口内设置有筛板;

支撑板(3),所述支撑板(3)固定设置在所述第二空腔内;

滤筒本体(4),所述滤筒本体(4)设置为多个,多个所述滤筒本体(4)等距设置在所述第二空腔内底壁与所述支撑板(3)之间;

其中,所述滤筒本体(4)贯穿所述支撑板(3);

清洁机构,所述清洁机构设置在所述第二空腔内,用于对滤筒进行清洁;

出风口(5),所述出风口(5)设置在所述第二空腔侧壁上。

2.根据权利要求1所述的一种竖装滤筒式除尘器,其特征在于,所述匀风机构包括:第一进风管(6),所述第一进风管(6)转动设置在所述第一空腔的内顶壁上,所述第一进风管(6)与所述进气管(2)连通;

第二进风管(7),所述第二进风管(7)设置为多个,多个所述第二进风管(7)均布在所述第一进风管(6)侧壁上;

进风口,每个所述第二进风管(7)上开设有多个所述进风口;

第一环形齿条(8),所述第一环形齿条(8)固定设置在所述第一进风管(6)上;

第一齿轮(9),所述第一齿轮(9)转动设置在所述第一空腔的内顶壁上;

其中,所述第一齿轮(9)与所述第一环形齿条(8)相啮合;

第一电机(10),所述第一电机(10)固定设置在所述机柜(1)上,所述第一电机(10)输出端与所述第一齿轮(9)连接;

辅助机构,所述辅助机构设置在所述第一空腔内,用于辅助对气流的流速进行降低。

3.根据权利要求2所述的一种竖装滤筒式除尘器,其特征在于,所述辅助机构包括:挡风板(11),所述挡风板(11)设置为多个,多个所述挡风板(11)等距设置在所述第一空腔内;

透风口,每个所述挡风板(11)设置开设有多个所述透风口;

其中,每个所述挡风板(11)上的所述透风口之间呈交错设置。

4.根据权利要求3所述的一种竖装滤筒式除尘器,其特征在于,所述清洁机构包括:第二齿轮(12),所述第二齿轮(12)与所述滤筒本体(4)相对应的转动设置在所述第二空腔的内顶壁上;

驱动柱(13),所述驱动柱(13)固定设置在所述第二齿轮(12)上,所述驱动柱(13)伸入所述滤筒本体(4)内;

清洁板(14),每个所述驱动柱(13)周侧设置有两个所述清洁板(14),所述清洁板(14)上设置有清洁刷毛,所述清洁刷毛与所述滤筒本体(4)接触;

驱动杆,每个所述清洁板(14)与所述驱动柱(13)之间设置有多个所述驱动杆;

动力输入机构,所述动力输入机构设置在所述第二空腔内,用于控制所述第二齿轮(12)进行转动。

5.根据权利要求4所述的一种竖装滤筒式除尘器,其特征在于,所述动力输入机构包括:第二环形齿条(15),所述第二环形齿条(15)转动设置在所述第二空腔的内顶壁上,所述第二环形齿条(15)与所述第二齿轮(12)相啮合;

第三齿轮(16),所述第三齿轮(16)转动设置在所述第二空腔的内顶壁上,所述第三齿轮(16)与所述第二环形齿条(15)相啮合;

第二电机(17),所述第二电机(17)固定设置在所述第一空腔内,所述第二电机(17)输出端与所述第三齿轮(16)连接。

6.根据权利要求5所述的一种竖装滤筒式除尘器,其特征在于,还包括有收集机构,用于对收集筒内的粉尘进行收集,所述收集机构包括:收集槽,所述收集槽开设在所述机柜(1)侧壁上;

收集口,所述收集口与所述滤筒本体(4)相对应的开设在所述第二空腔的内底壁上,所述收集口内设置有收集控制阀;

收集仓(18),所述收集仓(18)滑动设置在所述收集槽内,所述收集仓(18)上设置有安装板(19);

安装螺栓,所述安装螺栓贯穿设置在所述安装板(19)与所述机柜(1)之间。
