专利号: 2024202592915
申请人: 杭州晟和包装有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

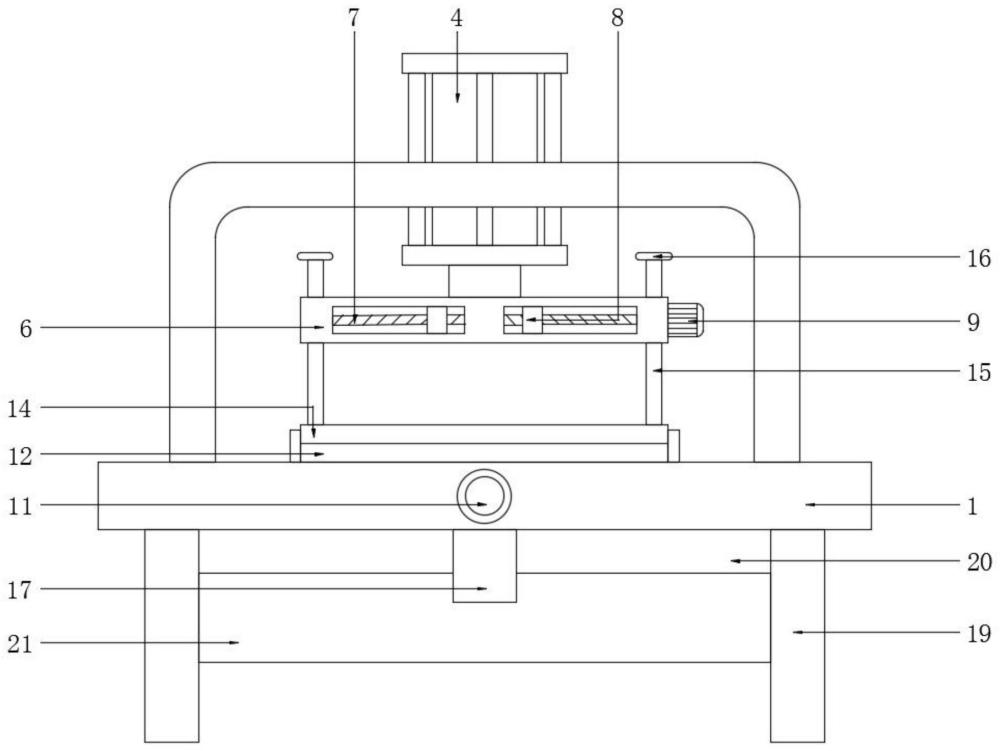

1.一种纸箱纸板压平装置,包括工作台(1),其特征在于:所述工作台(1)顶部连接有安装框架(2),所述安装框架(2)顶部开设有滑槽,所述滑槽内连接有滑行块(3),所述滑行块(3)上开设有安装口,所述安装口处连接有液压缸(4),所述液压缸(4)底部连接有安装块(5),所述安装块(5)外壁连接有矩形框(6),所述矩形框(6)内壁连接有旋转杆(7),所述旋转杆(7)外壁开设有两端相反的螺纹,所述矩形框(6)两侧均开设有多段条型滑槽,所述条型滑槽内连接有压平块(8),所述旋转杆(7)穿过压平块(8),所述矩形框(6)一侧连接有第一电机(9),所述旋转杆(7)穿过矩形框(6)并与第一电机(9)的输出端相连接,所述工作台(1)内壁开设有空腔,所述空腔内壁连接有螺纹杆(10),所述工作台(1)外壁连接有第二电机(11),所述螺纹杆(10)穿过工作台(1)并与第二电机(11)的输出端相连接,所述螺纹杆(10)外壁连接有移动块(12),所述工作台(1)顶部开设有与移动块(12)相对应的条形口,所述移动块(12)顶部连接有移动板(13),所述移动板(13)顶部由旋转架连接有置物板(14),所述置物板(14)顶部开设有多个通口,所述移动板(13)顶部连接有多个限位柱(15),所述限位柱(15)穿过矩形框(6)并在顶部连接有限位块(16)。

2.根据权利要求1所述的一种纸箱纸板压平装置,其特征在于:所述工作台(1)顶部开设有顶起口,所述顶起口处连接有气缸(17),所述气缸(17)顶部连接有顶起块(18),所述移动板(13)顶部开设有与顶起块(18)相对应的开口。

3.根据权利要求1所述的一种纸箱纸板压平装置,其特征在于:所述工作台(1)底部连接有多个支撑脚(19),所述支撑脚(19)呈现矩阵式分布。

4.根据权利要求3所述的一种纸箱纸板压平装置,其特征在于:所述工作台(1)顶部开设有出料口,所述出料口处连接有出料坡道(20),其中两个所述支撑脚(19)之间连接有收纳盒(21),所述出料坡道(20)与收纳盒(21)连接。
