专利号: 2024202580941
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

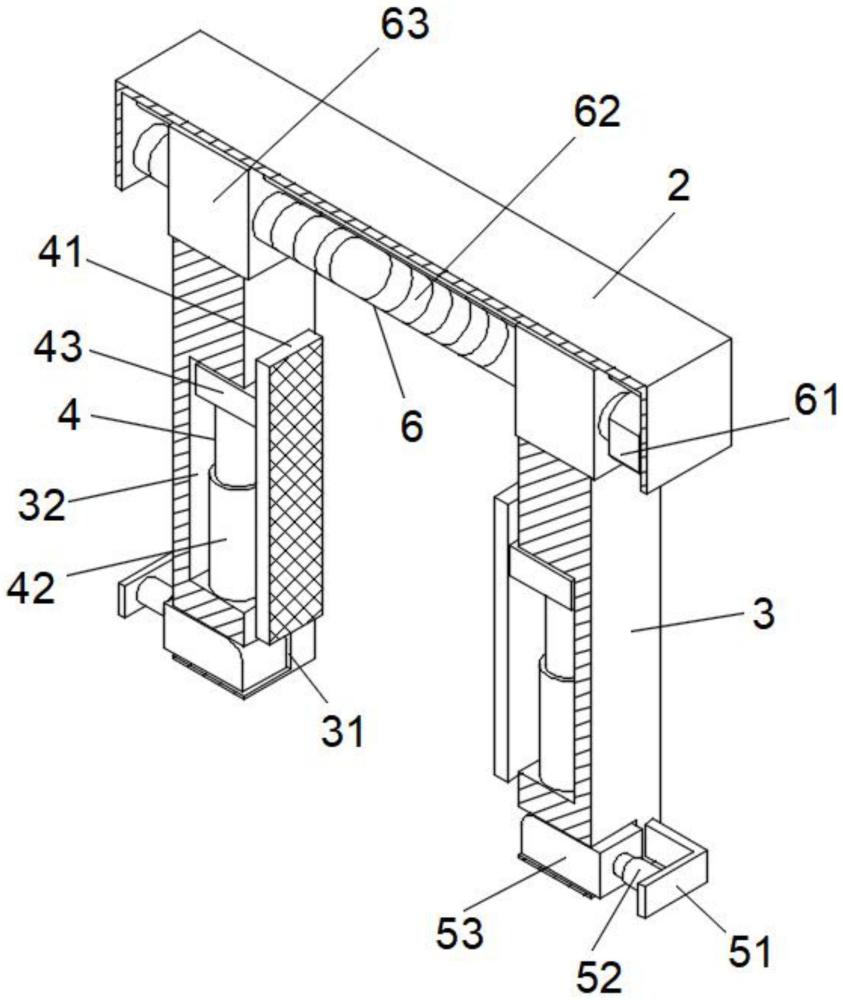

1.一种机器人货物抓取装置,其特征在于:包括机器抓取本体(1)、夹持抬升组件(4)、支撑托起组件(5)和夹持移动组件(6),所述机器抓取本体(1)的移动端安装有安装框(2),所述安装框(2)的下方分布有两个立柱(3),两个所述立柱(3)相互靠近的一侧开有安装槽(32),所述立柱(3)的底部开有穿孔(31);

所述夹持抬升组件(4)位于所述安装槽(32)中,所述夹持抬升组件(4)包括夹板(41)、第一电动推杆(42)和连接板(43),所述第一电动推杆(42)固定于所述安装槽(32)内腔底部,所述夹板(41)通过所述连接板(43)与所述第一电动推杆(42)移动端连接;

所述支撑托起组件(5)固定于所述立柱(3)的底部,所述支撑托起组件(5)包括安装板(51)、第二电动推杆(52)和托起块(53),所述托起块(53)位于所述穿孔(31)中,所述安装板(51)与所述立柱(3)外侧壁焊接,所述第二电动推杆(52)的两端分别与所述安装板(51)和所述托起块(53)连接;

所述夹持移动组件(6)位于所述安装框(2)的内腔,所述夹持移动组件(6)包括电机(61)、正反丝杆(62)和移动块(63),所述电机(61)与所述安装框(2)的内侧壁固定,所述正反丝杆(62)一端与所述电机(61)键连接,另一端通过旋转座与所述安装框(2)内侧壁旋转连接,两个所述移动块(63)套于所述正反丝杆(62)的外部并螺纹连接,所述立柱(3)与所述移动块(63)的底部固定连接。

2.根据权利要求1所述的一种机器人货物抓取装置,其特征在于:所述夹板(41)与货物接触的一侧开有花纹槽,所述夹板(41)靠近所述立柱(3)的一侧焊接有支撑柱,所述支撑柱与所述立柱(3)滑动接触。

3.根据权利要求1所述的一种机器人货物抓取装置,其特征在于:所述安装框(2)的内腔横向置有滑杆(7)并通过螺栓与所述安装框(2)的内侧壁固定,所述滑杆(7)贯穿两个所述移动块(63)。

4.根据权利要求1所述的一种机器人货物抓取装置,其特征在于:所述安装槽(32)的内侧壁开有导向槽,所述连接板(43)的侧壁焊接有导向块,所述导向块与所述导向槽滑动连接。

5.根据权利要求1所述的一种机器人货物抓取装置,其特征在于:所述移动块(63)的顶部焊接有滑块(631),所述安装框(2)的内腔顶部开有滑槽,所述滑块(631)与所述滑槽滑动连接,所述移动块(63)通过所述滑块(631)悬挂于所述安装框(2)内腔顶部。
