专利号: 2024202549582
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

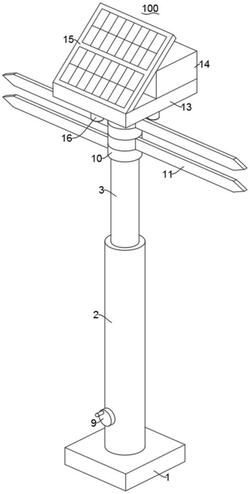

1.一种园区游览导向牌,包括园区游览导向牌(100),

其特征在于:

所述的园区游览导向牌(100)包括固定底座(1)、空心固定杆(2)、空心活动杆(3)、导向指示牌(11)、固定板(13)和照明射灯(16),所述的空心固定杆(2)固定连接在固定底座(1)上,所述的空心活动杆(3)螺纹滑动插接在空心固定杆(2)内,所述的导向指示牌(11)活动连接在空心活动杆(3)上,所述的固定板(13)固定连接在空心活动杆(3)上,所述的照明射灯(16)固定安装在固定板(13)上。

2.根据权利要求1所述的一种园区游览导向牌,其特征在于:所述的空心固定杆(2)的内壁上设置有限位滑槽(4),所述的空心活动杆(3)的侧壁上设置有限位滑块(5),所述的限位滑块(5)固定连接在空心活动杆(3)的侧壁上,所述的限位滑块(5)的形状规格与空心活动杆(3)相适配,所述的空心活动杆(3)通过限位滑槽(4)和限位滑块(5)的配合使用滑动插接在空心固定杆(2)内。

3.根据权利要求2所述的一种园区游览导向牌,其特征在于:所述的空心活动杆(3)的底端设置有固定块(6),所述的固定块(6)固定连接在空心活动杆(3)的底端,所述的固定底座(1)内设置有啮合齿轮(7),所述的啮合齿轮(7)的一个齿轮上设置有螺纹杆(8),所述的螺纹杆(8)的一端转动连接在空心固定杆(2)内的底板上,且所述的啮合齿轮(7)的一个齿轮固定套接在螺纹杆(8)上,所述的螺纹杆(8)的另一端伸入空心活动杆(3)内,且所述的空心活动杆(3)通过固定块(6)螺纹滑动套接在螺纹杆(8)上,所述的空心固定杆(2)的侧壁上设置有转柄(9),所述的转柄(9)与啮合齿轮(7)的另一个齿轮固定连接。

4.根据权利要求1所述的一种园区游览导向牌,其特征在于:所述的空心活动杆(3)上设置有活动套块(10),所述的导向指示牌(11)设置在活动套块(10)上,所述的导向指示牌(11)固定连接在活动套块(10)上,所述的空心活动杆(3)上设置有连接凹槽(12),所述的导向指示牌(11)通过活动套块(10)和连接凹槽(12)活动套接在空心活动杆(3)上。

5.根据权利要求1所述的一种园区游览导向牌,其特征在于:所述的固定板(13)设置在空心活动杆(3)的上端,所述的固定板(13)固定连接在空心活动杆(3)的上端,所述的固定板(13)上设置有光伏蓄电池(14),所述的光伏蓄电池(14)固定安装在固定板(13)上,所述的固定板(13)上还设置有光伏板(15),所述的光伏板(15)固定安装在固定板(13)上且与光伏蓄电池(14)之间电性连接,所述的照明射灯(16)设置在固定板(13)的底端,所述的照明射灯(16)固定安装在固定板(13)的底端。
