专利号: 2024202447930
申请人: 昆山奥青五金机电有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

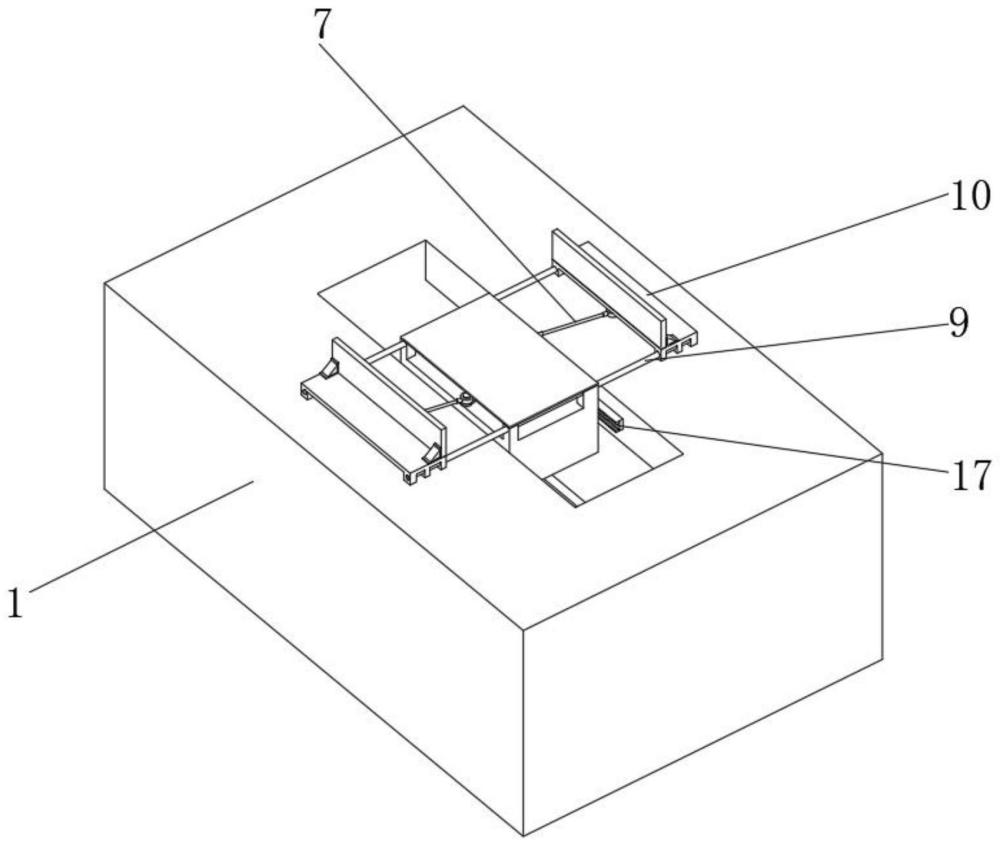

1.一种用于模具零件加工的夹具,包括主体(1)和设置在主体(1)外部的夹持机构,其特征在于:所述夹持机构包括工作组件和滑动组件;

所述工作组件包括第一电机(2),所述主体(1)的内部设置有第一电机(2),所述第一电机(2)的顶端设置有支撑轴(3),所述第一电机(2)的顶端转动连接有第一旋转轴(4),所述第一旋转轴(4)的外壁固定连接有旋转块(5),所述旋转块(5)的外壁转动连接有第二旋转轴(6),所述第二旋转轴(6)的外壁转动连接有连接杆(7),所述支撑轴(3)的下方固定连接有夹持底座(8);

所述滑动组件包括限位柱(9),所述夹持底座(8)的上方设置有限位柱(9),所述限位柱(9)的外壁滑动连接有移动板(10),所述移动板(10)的上方固定连接有支撑块(11),所述支撑块(11)的外壁固定连接有夹具体(12)。

2.根据权利要求1所述的一种用于模具零件加工的夹具,其特征在于:所述主体(1)的内部设置有第二电机(13),所述第二电机(13)的顶端转动连接有旋转盘(14),所述旋转盘(14)的外壁固定连接有旋转短轴(15),所述旋转短轴(15)的外壁转动连接有连接长杆(16),所述连接长杆(16)的顶端固定连接有固定块(17),所述固定块(17)的外壁滑动连接有滑块(18),所述滑块(18)的外壁滑动连接有滑槽(19)。

3.根据权利要求1所述的一种用于模具零件加工的夹具,其特征在于:所述第一电机(2)的中心与第一旋转轴(4)的中心位于同一竖直线,所述第二旋转轴(6)设置有两组,两组所述第二旋转轴(6)的位置关系关于连接杆(7)呈对称分布。

4.根据权利要求1所述的一种用于模具零件加工的夹具,其特征在于:所述支撑轴(3)的中心与第一旋转轴(4)的中心位于同一竖直线,所述限位柱(9)设置有两组,两组所述限位柱(9)的位置关系关于夹持底座(8)呈对称分布。

5.根据权利要求1所述的一种用于模具零件加工的夹具,其特征在于:所述夹具体(12)通过旋转块(5)和第二旋转轴(6)与连接杆(7)之间构成夹持结构,所述夹具体(12)设置有两组,两组所述夹具体(12)的位置关系关于夹持底座(8)呈对称分布。

6.根据权利要求2所述的一种用于模具零件加工的夹具,其特征在于:所述第二电机(13)的中心与旋转盘(14)的中心位于同一竖直线,所述旋转短轴(15)设置有两组,两组所述旋转短轴(15)的位置关系关于连接长杆(16)呈对称分布。

7.根据权利要求2所述的一种用于模具零件加工的夹具,其特征在于:所述滑块(18)的中轴线与滑槽(19)的中轴线相重合,所述滑槽(19)设置有两组,两组所述滑槽(19)的位置关系关于固定块(17)呈对称分布。
