专利号: 2024202432278
申请人: 深圳市三木森光电有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

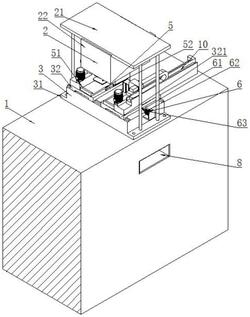

1.一种导光板裁切机构,包括工作台(1),其特征在于,所述工作台(1)上设有裁切结构(2)与用于安装导光板的安装结构(3),所述安装结构(3)位于裁切结构(2)的下方、并与工作台(1)固定连接;

所述安装结构(3)包括基座(31)、若干安装体(32),各所述安装体(32)以基座(31)为中心对称分布于基座(31)上、且各安装体(32)均与基座(31)滑移连接,所述基座(31)固定连接于工作台(1)上,各所述安装体(32)上均设有夹持组件(4);

所述裁切结构(2)包括支撑架(21)、裁切刀库(22)、若干裁切刀(23),所述支撑架(21)固定连接于基座(31)上,所述裁切刀库(22)与支撑架(21)固定连接,各所述裁切刀(23)均滑移连接于裁切刀库(22)中。

2.根据权利要求1所述的导光板裁切机构,其特征在于,所述夹持组件(4)包括夹持体(41)、及用于推动夹持体(41)与导光板接触的第一气缸(42),所述第一气缸(42)固定连接于安装体(32)上,所述夹持体(41)滑移连接于安装体(32)上,所述夹持体(41)联动于第一气缸(42)、且夹持体(41)的纵截面为倒置的“L”字型结构。

3.根据权利要求2所述的导光板裁切机构,其特征在于,各所述安装体(32)上均设有限位组件(5),各所述限位组件(5)均包括若干限位块(51)、若干校正柱(52),各所述限位块(51)与各校正柱(52)均以夹持体(41)为中心对称分布,各所述校正柱(52)与各限位块(51)均固定连接于安装体(32),各所述校正柱(52)位于相邻限位块(51)之间。

4.根据权利要求3所述的导光板裁切机构,其特征在于,所述安装体(32)包括滑移部(321)、安装部(322),所述滑移部(321)与安装部(322)一体成型,所述安装部(322)位于滑移部(321)上方,所述滑移部(321)滑移连接于基座(31),所述安装部(322)的宽度尺寸短于滑移部(321)的宽度尺寸,所述裁切刀(23)位于安装部(322)与校正柱(52)之间,各所述限位块(51)均与安装部(322)固定连接。

5.根据权利要求4所述的导光板裁切机构,其特征在于,各所述安装体(32)与基座(31)之间均设有用于驱动安装体(32)进行滑移的滑移组件(6),所述滑移组件(6)包括丝杆(61)、驱动电机(62)、及若干转动架(63),各所述转动架(63)沿线性方向依次排列、并均固定连接于基座(31),所述滑移部(321)与丝杆(61)螺纹连接,所述丝杆(61)转动连接于各转动架(63)中,所述丝杆(61)与驱动电机(62)的输出轴联动,所述驱动电机(62)与基座(31)固定连接。

6.根据权利要求5所述的导光板裁切机构,其特征在于,相邻所述安装体(32)之间设有退料槽(7),所述退料槽(7)贯穿基座,所述工作台的侧壁设有取料口(8),所述取料口(8)与退料槽(7)连通。

7.根据权利要求1所述的导光板裁切机构,其特征在于,各所述裁切刀(23)均包括升降刀柄(231)、裁切刀体(232),所述裁切刀体(232)于升降刀柄(231)一体成型,所述升降刀柄(231)于裁切刀库(22)滑移连接,所述裁切刀库(22)与升降刀柄(231)之间用于使升降刀柄(231)进行移动的第二气缸(9),所述升降刀柄(231)远离裁切刀体(232)的一端与第二气缸(9)联动,所述第二气缸(9)固定连接于裁切刀库(22)中。

8.根据权利要求1所述的导光板裁切机构,其特征在于,各所述安装体(32)上均设有用于按压并抓取导光板的气缸机械手(10)。
