专利号: 2024202388260
申请人: 北京东杰视讯科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

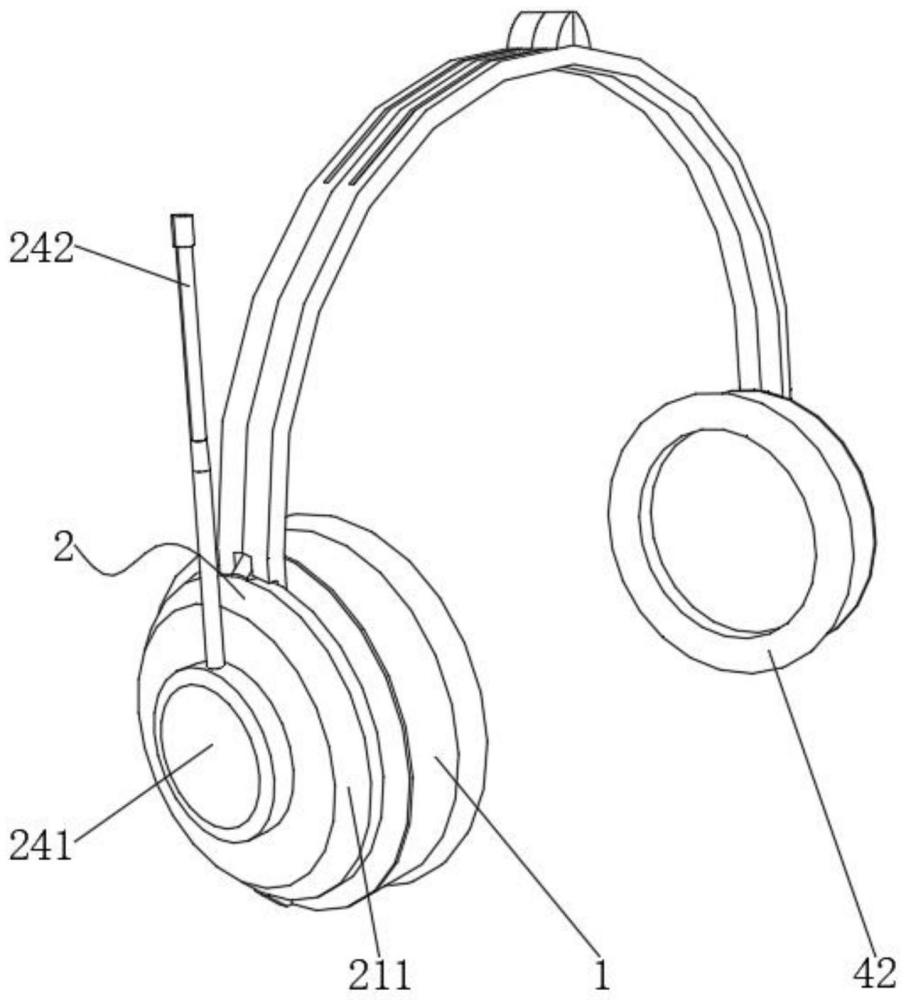

1.一种耳麦旋转结构,包括耳机本体(1)和耳麦机构(2),其特征在于:所述耳机本体(1)的外侧设置有耳麦机构(2);

所述耳麦机构(2)包括旋转组件(21)、佩戴组件(22)、连接组件(23)和麦克风组件(24),所述耳机本体(1)的外侧设置有旋转组件(21),所述旋转组件(21)的外侧设置有佩戴组件(22),所述佩戴组件(22)的内侧设置有连接组件(23),所述旋转组件(21)的一侧设置有麦克风组件(24)。

2.根据权利要求1所述的一种耳麦旋转结构,其特征在于,所述旋转组件(21)包括限位壳(211)和旋转轴(212),所述耳机本体(1)的一侧固定连接有限位壳(211),所述限位壳(211)的内侧设置有旋转轴(212)。

3.根据权利要求2所述的一种耳麦旋转结构,其特征在于,所述佩戴组件(22)包括第一弹性佩戴板(221)、第二弹性佩戴板(222)和磁吸片(223),所述旋转轴(212)的外侧转动连接有第一弹性佩戴板(221),所述第一弹性佩戴板(221)的一侧设置有第二弹性佩戴板(222),所述第一弹性佩戴板(221)和第二弹性佩戴板(222)之间设置有磁吸片(223)。

4.根据权利要求3所述的一种耳麦旋转结构,其特征在于,所述连接组件(23)包括滑槽(231)、拨块(232)和牵引线(233),所述第一弹性佩戴板(221)的表面开设有滑槽(231),所述滑槽(231)的顶端设置有拨块(232),所述滑槽(231)的内侧设置有牵引线(233)。

5.根据权利要求2所述的一种耳麦旋转结构,其特征在于,所述麦克风组件(24)包括第一旋转盘(241)和麦克风(242),所述限位壳(211)的另一侧设置有第一旋转盘(241),所述第一旋转盘(241)的外侧安装有麦克风(242)。

6.根据权利要求2所述的一种耳麦旋转结构,其特征在于,所述限位壳(211)的外侧设置有电源组件(3),所述电源组件(3)包括第二旋转盘(31)和电源孔(32),所述限位壳(211)的外侧设置有第二旋转盘(31),所述第二旋转盘(31)的外侧开设有电源孔(32)。

7.根据权利要求6所述的一种耳麦旋转结构,其特征在于,所述第二旋转盘(31)的外侧设置有调节组件(4),所述调节组件(4)包括音量调节轮(41)和耳罩(42),所述第二旋转盘(31)的外侧设置有音量调节轮(41),所述耳机本体(1)的另一侧设置有耳罩(42)。
