专利号: 2024202315768
申请人: 河南省三益生态农业开发股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

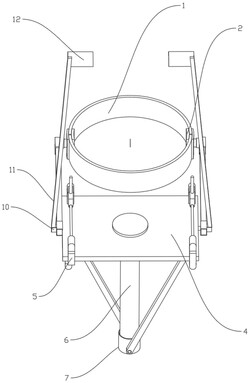

1.一种操作舒适的农业薄膜开孔装置,包括固定环(1),其特征在于:所述固定环(1)的两端均设有安装块(2),所述安装块(2)上转动连接有连接臂(3),两个所述连接臂(3)远离固定环(1)的一端转动连接有托盘(4),所述托盘(4)的上表面设有调节装置(5),所述托盘(4)的下表面的中部固定连接有限位柱(6),所属限位柱(6)上滑动连接有开孔机构(7)。

2.根据权利要求1所述的一种操作舒适的农业薄膜开孔装置,其特征在于:所述安装块(2)上这有旋转底座(8),所述旋转底座(8)上开设有限位槽(9),所述连接臂(3)与限位槽(9)转动连接。

3.根据权利要求1所述的一种操作舒适的农业薄膜开孔装置,其特征在于:所述连接臂(3)远离固定环(1)的一端固定连接有连接底座(10),所述连接底座(10)的一侧与托盘(4)转动连接,所述连接底座(10)的另一侧固定连接有连接带(11),所述连接带(11)的上端固定连接有肩部固定片(12)。

4.根据权利要求1所述的一种操作舒适的农业薄膜开孔装置,其特征在于:所述调节装置(5)包括两个活动架(13),所述活动架(13)的下端与托盘(4)滑动连接,所述活动架(13)的上表面设有活动杆(14),所述活动杆(14)上滑动连接有滑块(15),所述滑块(15)的上表面固定连接有把手(16)。

5.根据权利要求4所述的一种操作舒适的农业薄膜开孔装置,其特征在于:所述限位柱(6)的外表面设有开孔环(17),所述开孔环(17)的外表面转动连接有连接杆(18),所述连接杆(18)的上端固定连接有旋转头(19),所述旋转头(19)上转动连接有连动杆(20),所述连动杆(20)位于活动架(13)的下方,所述连动杆(20)与活动架(13)固定连接。

6.根据权利要求1所述的一种操作舒适的农业薄膜开孔装置,其特征在于:所述固定环(1)包括两个松紧带(21),两个所述松紧带(21)相互卡接,所述两个安装块(2)均安装在两个所述松紧带(21)的卡接处外表面。
