专利号: 2024202258322
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

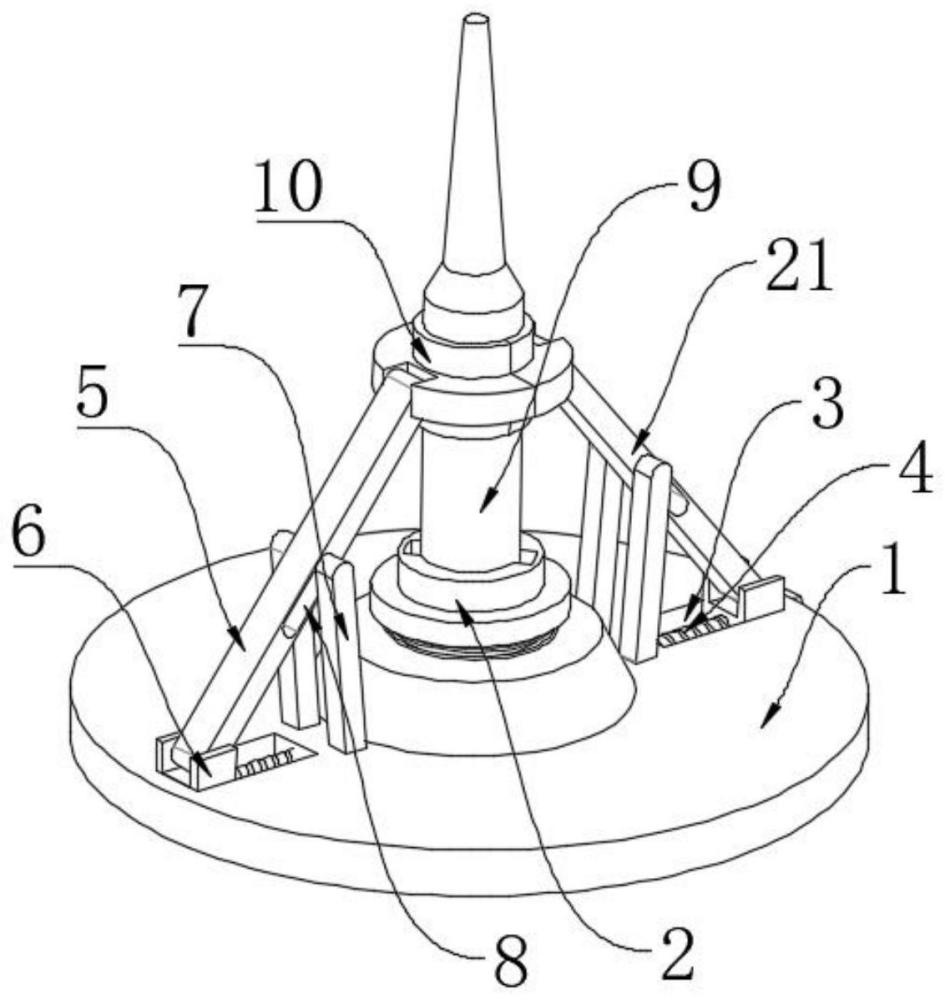

1.一种可调式防雷避雷装置,其特征在于:包括底座(1),所述底座(1)的顶部固定连接有防倾筒(2),所述防倾筒(2)的内部插接有避雷针(9),所述防倾筒(2)的内部设置有便于更换机构(20),所述便于更换机构(20)包括限位块(15)、插孔(18)、L型槽(16)、插杆(17)和连通槽(19),所述限位块(15)的一侧表面与避雷针(9)的表面固定连接,所述插孔(18)开设在限位块(15)的底部,所述L型槽(16)开设在防倾筒(2)的内壁,所述L型槽(16)的内部与限位块(15)的表面滑动连接,所述连通槽(19)开设在防倾筒(2)的表面,所述连通槽(19)与插孔(18)相通,所述插杆(17)的表面与连通槽(19)的内部滑动连接,所述插杆(17)的一端插接在插孔(18)的内部。

2.根据权利要求1所述的一种可调式防雷避雷装置,其特征在于:所述底座(1)的顶部开设有滑槽(3),所述底座(1)的顶部设置有稳定机构(21),所述稳定机构(21)包括连接杆(5)、滑动块(6)、支撑杆(7)、腰型槽(8)、抱箍(10)和连杆(11),所述支撑杆(7)的一端与底座(1)的顶部固定连接,所述连杆(11)的两端与支撑杆(7)的另一端固定连接,所述滑动块(6)的底部与滑槽(3)的内部滑动连接,所述连接杆(5)的一端与滑动块(6)的顶端转动连接,所述腰型槽(8)开设在连接杆(5)的中部,所述腰型槽(8)的内部与连杆(11)的表面滑动连接,所述抱箍(10)的一端与连接杆(5)远离滑动块(6)的一端转动连接,所述抱箍(10)的表面与避雷针(9)的表面贴合。

3.根据权利要求1所述的一种可调式防雷避雷装置,其特征在于:所述防倾筒(2)的表面滑动套接有套环(14),所述套环(14)的内壁与插杆(17)的一端固定连接。

4.根据权利要求1所述的一种可调式防雷避雷装置,其特征在于:所述防倾筒(2)的表面套接有限位弹簧(13),所述限位弹簧(13)的一端与套环(14)的一侧表面固定连接,所述限位弹簧(13)的另一端与底座(1)的顶部固定连接。

5.根据权利要求2所述的一种可调式防雷避雷装置,其特征在于:所述滑槽(3)的内部转动连接有双向丝杆(4),所述双向丝杆(4)的表面与滑动块(6)的底端内部螺纹连接。

6.根据权利要求1所述的一种可调式防雷避雷装置,其特征在于:所述底座(1)的一侧表面转动连接有旋钮(12),所述旋钮(12)的一端与双向丝杆(4)的一端固定连接。
