专利号: 2024202234826
申请人: 绍兴市华锐汽车零部件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

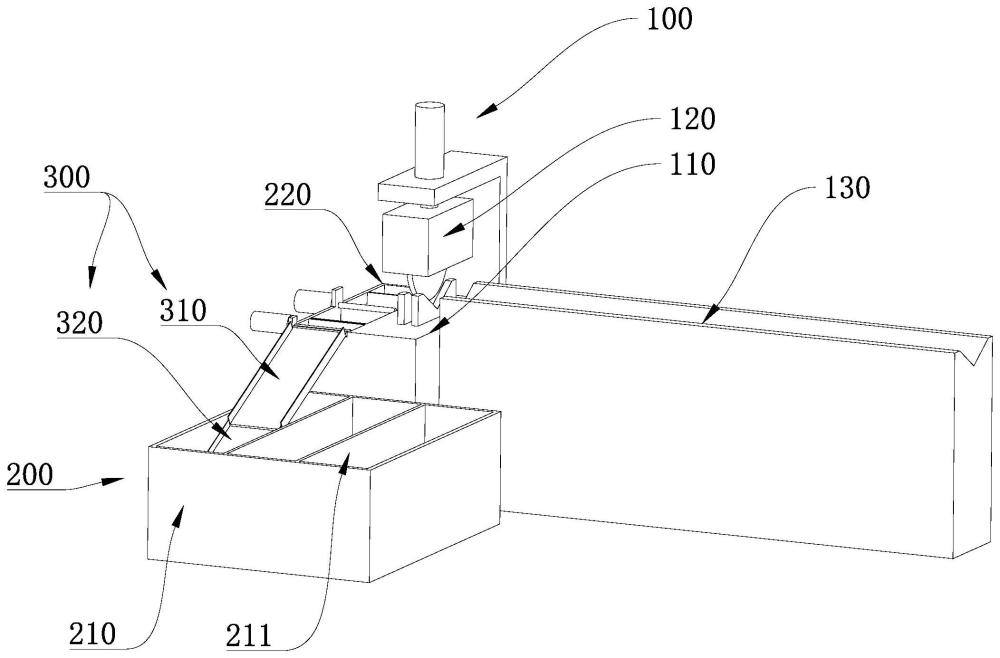

1.一种棒材切割机,包括切割机本体(100),其特征在于,所述切割机本体(100)包括:工作台(110),设置有切割装置(120);

输送装置(130),置于工作台(110)一侧;

落料装置(200),置于工作台(110)另一侧,所述落料装置(200)设置有落料框(210);

导向机构(300),置于工作台(110)与落料框(210)之间;

调整机构(400),用于调节金属棒材;

其中,所述落料框(210)设置有若干挡板(211),所述挡板(211)与导向机构(300)、调整机构(400)适配。

2.根据权利要求1所述的棒材切割机,其特征在于,所述落料装置(200)包括:接料槽(220),其内有清洁油;

过滤网(230),置于接料槽(220)中;

滤油网(240),置于过滤网(230)与接料槽(220)之间;

第一电机(250),安装于接料槽(220)上;

第一推板(260),与第一电机(250)连接;

第二电机(270),安装于接料槽(220)上;

其中,所述过滤网(230)呈弧状且与第一推板(260)适配,所述滤油网(240)安装于第二电机(270)的输出轴上。

3.根据权利要求2所述的棒材切割机,其特征在于,所述导向机构(300)包括:第一导向板(310),活动连接于接料槽(220);

第一气缸(311),置于第一导向板(310)与接料槽(220)之间;

第二导向板(320);

第二气缸(321),置于第一导向板(310)与第二导向板(320)。

4.根据权利要求3所述的棒材切割机,其特征在于,所述第一导向板(310)设置有滑槽(312),所述第二导向板(320)与滑槽(312)适配。

5.根据权利要求4所述的棒材切割机,其特征在于,所述调整机构(400)包括:活动板(410);

轴部(420),与活动板(410)连接,且与第二导向板(320)铰接;

第三电机(430),其输出轴与轴部(420)连接。

6.根据权利要求5所述的棒材切割机,其特征在于,所述调整机构(400)还包括:第四电机(440),安装于第二导向板(320)上;

第一拨动件(441),安装于第四电机(440)的输出轴上;

第五电机(450),安装于活动板(410)上;

第二拨动件(451),安装于第五电机(450)的输出轴上。
