专利号: 2024202206671
申请人: 天津益荣达液压机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

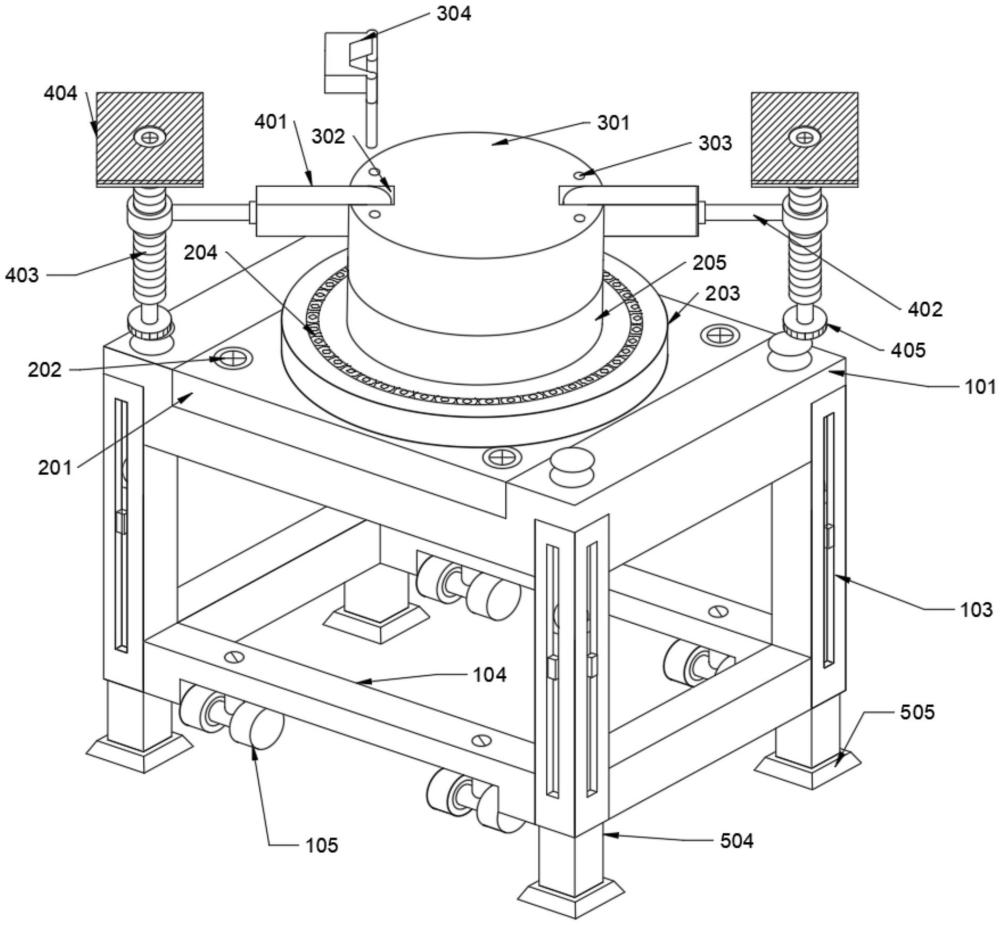

1.一种金属件固定夹持设备,其特征在于:包括移动固定架(1),所述移动固定架(1)的表面固定安装有旋转结构(2),所述旋转结构(2)的表面固定连接有放置台结构(3),所述放置台结构(3)的表面固定安装有固定夹结构(4),所述移动固定架(1)的底端表面固定安装有稳定四脚结构(5)。

2.根据权利要求1所述的一种金属件固定夹持设备,其特征在于:所述移动固定架(1)包括台面板(101)、安装槽(102)、滑槽立柱(103)、连接架(104)、滑轮(105)和连接孔(106),所述台面板(101)的表面固定开设有安装槽(102),所述台面板(101)的底端表面固定安装有滑槽立柱(103),所述滑槽立柱(103)的侧表面固定连接有连接架(104),所述连接架(104)的底端表面固定安装有滑轮(105),所述台面板(101)的表面固定开设有连接孔(106)。

3.根据权利要求2所述的一种金属件固定夹持设备,其特征在于:所述旋转结构(2)包括安装板(201)、固定螺母(202)、套环(203)、转动轴(204)和旋转安装台(205),所述安装板(201)的表面固定安装有固定螺母(202),所述安装板(201)的表面固定连接有套环(203),所述套环(203)的内侧表面固定连接有转动轴(204),所述转动轴(204)的表面固定连接有旋转安装台(205)。

4.根据权利要求3所述的一种金属件固定夹持设备,其特征在于:所述放置台结构(3)包括固定台(301)、固定槽(302)、插孔(303)和限制块(304),所述固定台(301)的表面固定开设有固定槽(302),所述固定台(301)的表面固定开设有插孔(303),所述插孔(303)的表面固定连接有限制块(304)。

5.根据权利要求4所述的一种金属件固定夹持设备,其特征在于:所述固定夹结构(4)包括对接杆(401)、套环杆(402)、螺杆一(403)、插入夹板(404)和转动旋钮(405),所述对接杆(401)的一端表面固定连接有套环杆(402),所述套环杆(402)的一端表面固定套设有螺杆一(403),所述螺杆一(403)的一端表面固定连接有插入夹板(404),所述螺杆一(403)的另一端表面固定连接有转动旋钮(405)。

6.根据权利要求5所述的一种金属件固定夹持设备,其特征在于:所述稳定四脚结构(5)包括旋转头(501)、螺杆二(502)、包球槽(503)、支撑立柱(504)和脚垫(505),所述旋转头(501)的底端表面固定连接有螺杆二(502),所述螺杆二(502)的一端表面固定连接有包球槽(503),所述包球槽(503)的一端表面固定连接有支撑立柱(504),所述支撑立柱(504)的底端表面固定安装有脚垫(505)。
