专利号: 2024202154906
申请人: 科利尔智能信息系统设备无锡有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

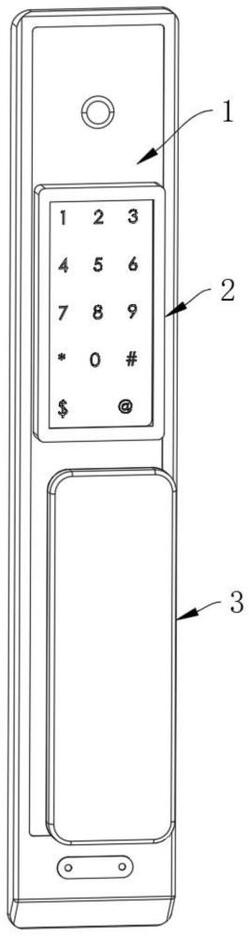

1.一种具有防窥结构的智能锁,包括锁体(1),其特征在于:所述锁体(1)的前端设置有防窥机构(2),所述防窥机构(2)的下方设置有警示机构(3),所述防窥机构(2)包括密码触屏板(201)、内槽(202)、安装板(203)、圆体铁套(205)、圆形磁体(206)和支撑杆(207),所述锁体(1)的内侧开设有内槽(202),所述内槽(202)的内侧设置有密码触屏板(201),所述密码触屏板(201)的后端固定安装有安装板(203),所述安装板(203)后端的中部固定安装有圆体铁套(205),所述圆体铁套(205)的内侧卡接有圆形磁体(206),所述圆形磁体(206)的后端固定安装有支撑杆(207),所述支撑杆(207)远离圆形磁体(206)的一端与内槽(202)的内壁固定连接。

2.根据权利要求1所述的一种具有防窥结构的智能锁,其特征在于:所述防窥机构(2)还包括控制模块板(204)、第一胶杆(208)、第二胶杆(209)、第三胶杆(210)、第四胶杆(211)和遮护环(212),所述安装板(203)的后端固定安装有控制模块板(204),所述控制模块板(204)位于圆体铁套(205)的外侧。

3.根据权利要求2所述的一种具有防窥结构的智能锁,其特征在于:所述安装板(203)的右端固定安装有第一胶杆(208)和第二胶杆(209),所述第一胶杆(208)位于安装板(203)的右上端区域,所述第二胶杆(209)位于安装板(203)的右下端区域。

4.根据权利要求3所述的一种具有防窥结构的智能锁,其特征在于:所述安装板(203)的左端固定安装有第三胶杆(210)和第四胶杆(211),所述第三胶杆(210)位于安装板(203)的左上端区域,所述第四胶杆(211)位于安装板(203)的左下端区域。

5.根据权利要求4所述的一种具有防窥结构的智能锁,其特征在于:所述锁体(1)的前端固定安装有遮护环(212)。

6.根据权利要求2所述的一种具有防窥结构的智能锁,其特征在于:所述警示机构(3)包括支撑管(301)、握柄(302)、摄像头(303)、录音器(304)、扩音器(305)和指纹识别器(306),所述遮护环(212)的上方设置有摄像头(303),所述摄像头(303)固定安装在锁体(1)前端的外壁上。

7.根据权利要求6所述的一种具有防窥结构的智能锁,其特征在于:所述遮护环(212)的下方设置有支撑管(301),所述支撑管(301)固定安装在锁体(1)前端的外壁上,所述支撑管(301)的前端固定安装有握柄(302)。

8.根据权利要求6所述的一种具有防窥结构的智能锁,其特征在于:所述支撑管(301)的左端固定安装有录音器(304),所述支撑管(301)的右端固定安装有扩音器(305),所述握柄(302)靠近锁体(1)一端的内壁上固定安装有指纹识别器(306)。
