专利号: 2024202134137
申请人: 西安子洋机电设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

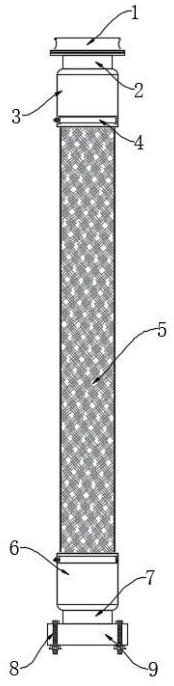

1.一种具有密封接头结构的金属软管,包括金属软管体(5),其特征在于:所述金属软管体(5)的顶端安装有上接管座(3),所述上接管座(3)的顶端安装有上连接管(2),所述上连接管(2)的顶端设置有上连接头(1),所述上连接头(1)的外部套设有橡胶密封圈(13),所述金属软管体(5)的底部设置有下接管座(6),所述下接管座(6)的底部连接有下连接管(7),所述下连接管(7)底部设置有下连接槽(9),所述下连接槽(9)的内部开设有内接槽(12),所述下连接槽(9)的顶端安装有转轴座(11),所述转轴座(11)的内部安装有固定螺杆(8),所述固定螺杆(8)的外部套设有固定螺母(10),所述固定螺母(10)的顶端连接有限位块体(14)。

2.根据权利要求1所述的一种具有密封接头结构的金属软管,其特征在于:所述上接管座(3)通过上连接管(2)与上连接头(1)相连通,所述下接管座(6)通过下连接管(7)与下连接槽(9)相连通,所述上接管座(3)通过顶端的上连接头(1)与下接管座(6)底部的下连接槽(9)内部的内接槽(12)相连接,让上连接头(1)通过橡胶密封圈(13)与下连接槽(9)内部的内接槽(12)进行卡接。

3.根据权利要求1所述的一种具有密封接头结构的金属软管,其特征在于:所述固定螺杆(8)通过转轴座(11)与下连接槽(9)进行转动,所述固定螺母(10)带动限位块体(14)与固定螺杆(8)进行螺纹啮合,所述固定螺母(10)带动连接卡块(4)在固定螺杆(8)上移动与上连接头(1)相接触。

4.根据权利要求1所述的一种具有密封接头结构的金属软管,其特征在于:所述上接管座(3)内部开设有固定插槽(19),所述上接管座(3)的一侧设置有卡接座块(15),所述上接管座(3)的前端安装有连接卡块(4),所述连接卡块(4)的一侧安装有固定旋钮(20),所述上接管座(3)的内部设置有连接内管(18),所述金属软管体(5)的两端设置有连接管头(17),所述连接管头(17)的外部设置有内连接环(16)。

5.根据权利要求4所述的一种具有密封接头结构的金属软管,其特征在于:所述连接卡块(4)与上接管座(3)进行翻转,所述金属软管体(5)通过连接管头(17)与上接管座(3)内部的固定插槽(19)相连接。

6.根据权利要求4所述的一种具有密封接头结构的金属软管,其特征在于:所述连接管头(17)贯穿内连接环(16)的内部,所述连接卡块(4)与上接管座(3)的翻转对内连接环(16)进行卡接,所述固定旋钮(20)通过连接卡块(4)和上接管座(3)与卡接座块(15)相接触。

7.根据权利要求1所述的一种具有密封接头结构的金属软管,其特征在于:所述金属软管体(5)的外部设置有外金属网(21),所述外金属网(21)的内部设置有内部隔热(22),所述内部隔热(22)的内部设置有内软管(23),所述内软管(23)的内部安装有防缠绕铁丝(24),所述内软管(23)的内部设置有波纹槽(25)。

8.根据权利要求7所述的一种具有密封接头结构的金属软管,其特征在于:所述外金属网(21)套设在金属软管体(5)的外部,所述内软管(23)、内部隔热(22)和外金属网(21)一侧连接,所述防缠绕铁丝(24)贯穿内软管(23)的内部,所述波纹槽(25)等间距设置在内软管(23)的内部。
