专利号: 2024202108289
申请人: 山东荣鼎节能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

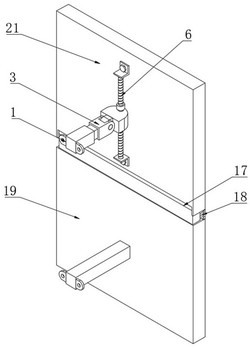

1.一种节能建筑保温体系,包括安装块(1),其特征在于:所述安装块(1)一侧滑动连接有滑动块(2);

所述滑动块(2)一侧固定连接有连接块(3),所述连接块(3)一侧转动连接有转动杆(15),所述转动杆(15)外壁转动套接有转动块(4),所述转动块(4)一端固定连接有支撑块(5),所述支撑块(5)上滑动连接有螺杆(6),所述螺杆(6)上螺纹连接有螺纹筒(7),螺纹筒(7)有对称设置在支撑块(5)两侧的两个,所述螺杆(6)顶端和底端均固定连接有安装板(8),两个所述安装板(8)一侧分别通过螺栓安装在同一个第一保温板(21)上;

所述第一保温板(21)下侧设置有第二保温板(19),所述第二保温板(19)一侧固定连接于另一个安装块(1)一侧。

2.根据权利要求1所述的一种节能建筑保温体系,其特征在于:所述连接块(3)一侧开设有安装槽(9),所述安装槽(9)内部固定连接有嵌入杆(10),所述嵌入杆(10)外壁滑动套接有滑块(11),所述嵌入杆(10)外壁套设有弹簧(12),所述弹簧(12)一端与安装槽(9)内壁固定连接,另一端与滑块(11)外壁固定连接,所述滑块(11)一侧固定连接有卡接块(13),所述卡接块(13)一侧开设有卡接槽(14),所述转动杆(15)外壁等距固定连接有多个凸块(16)。

3.根据权利要求2所述的一种节能建筑保温体系,其特征在于:所述转动块(4)一侧和支撑块(5)一侧均设置为圆角。

4.根据权利要求2所述的一种节能建筑保温体系,其特征在于:所述凸块(16)外壁与卡接槽(14)内壁契合。

5.根据权利要求1所述的一种节能建筑保温体系,其特征在于:所述第一保温板(21)底端转动连接有保温转动板(17),所述第二保温板(19)顶端开设有放置槽(20),所述保温转动板(17)底端卡接于放置槽(20)内部,所述第二保温板(19)顶端一侧粘接有橡胶垫(18)。

6.根据权利要求5所述的一种节能建筑保温体系,其特征在于:所述橡胶垫(18)顶面与第一保温板(21)底面接触。
