专利号: 2024202050540
申请人: 山东中泽工程集团有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-01-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

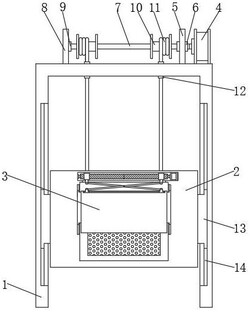

1.一种水利工程用简易闸门,包括固定架(1)、第一闸门(2)和调节组件(3),其特征在于:所述第一闸门(2)设置在固定架(1)内部,所述调节组件(3)设置在第一闸门(2)内壁,所述调节组件(3)包括传动仓(301),所述传动仓(301)开设在第一闸门(2)内部,所述传动仓(301)内部固定连接有第一电机(302),所述第一电机(302)的输出轴另一端固定连接有第一螺纹柱(303),所述第一螺纹柱(303)的另一端固定连接有第二螺纹柱(304),所述第二螺纹柱(304)的另一端固定连接有第一转轴(305),所述传动仓(301)内壁固定连接有第一轴承(306),所述第一转轴(305)的另一端穿设在第一轴承(306)中,所述第一螺纹柱(303)的表面螺纹连接有螺纹帽(307),所述螺纹帽(307)侧面固定连接有连接杆(308),所述第一闸门(2)内部开设有活动仓(316),所述传动仓(301)表面开设有活动槽(309),所述连接杆(308)穿设在活动槽(309)中,所述连接杆(308)的另一端通过销轴活动连接有伸缩架(310),所述活动仓(316)内部设置有第二闸门(312),所述第二闸门(312)上表面开设有第一滑槽(313),所述第一滑槽(313)中滑动连接有第一滑块(311),所述伸缩架(310)下端通过销轴活动连接在第一滑块(311)上端,所述活动仓(316)表面镶嵌有过滤板(15),所述过滤板(15)共有两组,并且对称设置在活动仓(316)两侧,所述第二闸门(312)的位置与过滤板(15)的位置相对应。

2.根据权利要求1所述的一种水利工程用简易闸门,其特征在于:所述第一螺纹柱(303)和第二螺纹柱(304)的螺纹方向相反。

3.根据权利要求1所述的一种水利工程用简易闸门,其特征在于:所述第二闸门(312)侧面固定连接有第二滑块(314),所述活动仓(316)内壁开设有第二滑槽(315),所述第二滑块(314)滑动连接在第二滑槽(315)中,所述第二滑块(314)和第二滑槽(315)各有两组,并且对称设置在第二闸门(312)两侧。

4.根据权利要求1所述的一种水利工程用简易闸门,其特征在于:所述固定架(1)上表面固定连接有第二电机(4),所述第二电机(4)的输出轴另一端固定连接有第二转轴(7),所述固定架(1)上表面固定连接有第一固定板(5),所述第一固定板(5)表面穿设有第二轴承(6),所述第二转轴(7)穿设在第二轴承(6)中,所述固定架(1)上表面固定连接有第二固定板(8),所述第二固定板(8)侧面固定连接有第三轴承(9),所述第二转轴(7)的另一端穿设在第三轴承(9)中,所述第二转轴(7)的表面固定连接有收卷辊(10),所述收卷辊(10)表面固定连接有牵引绳(11),所述固定架(1)表面穿设有套筒(12),所述牵引绳(11)穿设在套筒(12)中,所述牵引绳(11)的另一端固定连接在第一闸门(2)上表面,所述牵引绳(11)共有两组,并且对称设置在第一闸门(2)上端。

5.根据权利要求1所述的一种水利工程用简易闸门,其特征在于:所述第一闸门(2)侧面固定连接有第三滑块(13),所述固定架(1)内壁开设有第三滑槽(14),所述第三滑块(13)滑动连接在第三滑槽(14)中,所述第三滑块(13)和第三滑槽(14)各有两组,并且对称设置在第一闸门(2)两侧。

6.根据权利要求1所述的一种水利工程用简易闸门,其特征在于:所述第一闸门(2)和第二闸门(312)的材质均为不锈钢材质。
