专利号: 2024201976636
申请人: 佛山市川建建筑材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

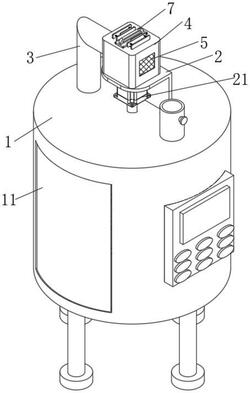

1.一种带有取样结构的化粪池,包括发酵池本体(1),其特征在于:所述发酵池本体(1)的顶部中间位置处固定安装有L形板(2),L形板(2)的顶部固定安装有净化箱(4),净化箱(4)的内腔设有拆卸组件(7),净化箱(4)的一侧开设有第一矩形开口,且第一矩形开口的内腔固定安装有滤网(5),发酵池本体(1)和净化箱(4)的之间共同插接有弯管(3),弯管(3)的内腔设有泄压组件(6);

所述泄压组件(6)包括固定安装在弯管(3)的内腔靠近中间位置处的漏板(61)和固定安装在漏板(61)上的伸缩杆A(62),伸缩杆A(62)的端部固定安装有密封块(64),伸缩杆A(62)的外周活动套设有弹簧A(63),且弹簧A(63)的顶端和底端分别固定安装在漏板(61)和密封块(64)上,弯管(3)的内腔靠近中间位置处固定安装有固定块(65),固定块(65)的顶部开设有泄压孔(66)。

2.根据权利要求1所述的一种带有取样结构的化粪池,其特征在于:所述发酵池本体(1)的前侧开设有第二矩形开口,第二矩形开口的内腔固定安装有透明玻璃(11),发酵池本体(1)的一侧靠近中间位置处固定安装有控制面板(12),发酵池本体(1)的底部靠近中间位置处插接有排料管(13),排料管(13)上设置有电磁阀,发酵池本体(1)的底部靠近四周处均固定安装有支撑腿(14),发酵池本体(1)的顶部靠近中间位置处插接有进料管(15),进料管(15)外周设置有阀门。

3.根据权利要求1所述的一种带有取样结构的化粪池,其特征在于:所述L形板(2)的内腔底部固定安装有驱动电机(21),驱动电机(21)动力输出轴轴端固定安装有转轴(22),转轴(22)的底端活动贯穿发酵池本体(1)的内腔顶部,并延伸至发酵池本体(1)的内腔中,混合轴(23)的外周固定安装有若干个混合轴(23)。

4.根据权利要求1所述的一种带有取样结构的化粪池,其特征在于:所述拆卸组件(7)包括位于净化箱(4)顶部的连接板(71)和固定安装在连接板(71)底部的密封垫(72),净化箱(4)的顶部靠近中间位置处开设有第三矩形开口,净化箱(4)的顶部靠近中间位置处开设有密封槽(73),且所述密封槽(73)位于第三矩形开口的外周,密封垫(72)活动插接在密封槽(73)的内腔中,净化箱(4)的顶部靠近两侧处均固定安装有固定板(74),固定板(74)相对的一侧靠近前后两侧处均固定安装有伸缩杆B(75),伸缩杆B(75)的端部共同固定安装有滑动板(76),滑动板(76)滑动连接在净化箱(4)的顶部,滑动板(76)相对的一侧靠近底部处固定安装有插块(77)。

5.根据权利要求4所述的一种带有取样结构的化粪池,其特征在于:所述伸缩杆B(75)的外周活动套设有弹簧B(751),弹簧B(751)的两端分别固定安装有滑动板(76)和固定板(74)上,滑动板(76)的顶部靠近中间位置均固定安装有推动板(761)。

6.根据权利要求4所述的一种带有取样结构的化粪池,其特征在于:所述连接板(71)的两侧处均开设有插槽(711),插块(77)分别活动插接在相邻插槽(711)的内腔中,连接板(71)的顶部固定安装有把手(712),连接板(71)的底部靠近中间位置处固定安装有活性炭网(713),且所述活性炭网(713)底部贯穿第三矩形开口的内腔,并与净化箱(4)的内腔底部相互贴合设置。
