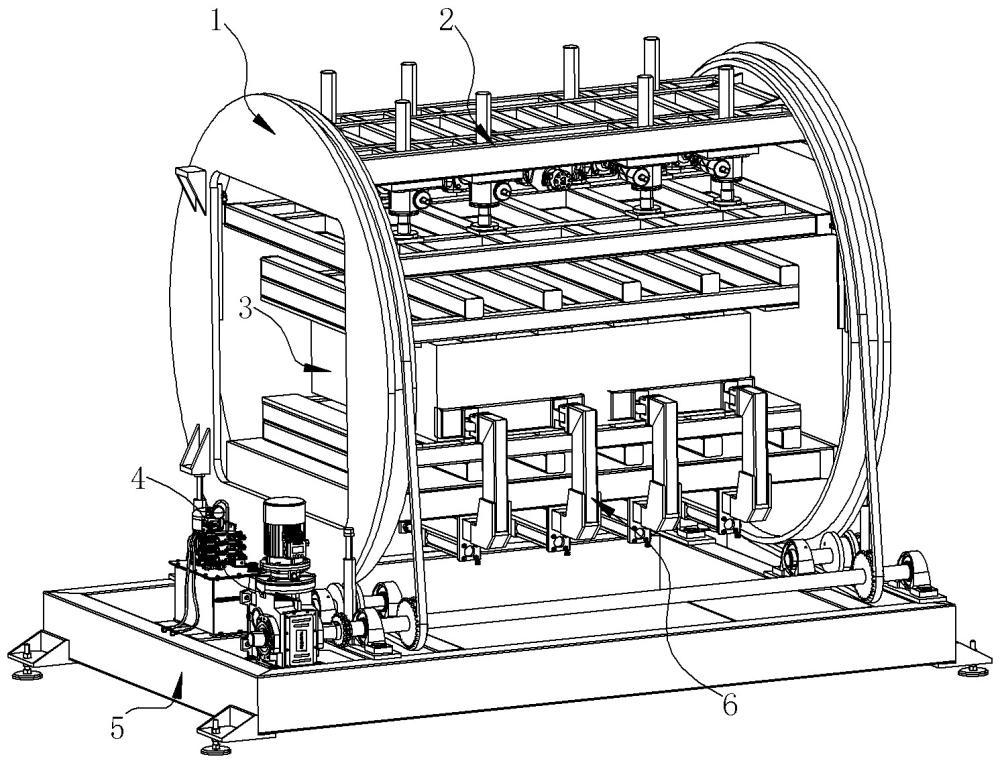

1.一种浇筑模具翻转装置,包括用于起基础承托作用的基座(5),其特征在于:基座(5)上部布置用于放置模具(3)的托框(1),托框(1)的外部布置有用于驱动其进行翻转操作且能够倾斜静置的翻转组件(4),托框(1)的顶部布置有用于对模具(3)进行夹持固定操作的夹持组件(2),托框(1)的一侧设置有用于对模具(3)起适应性承托作用的承托组件(6)。
2.根据权利要求1所述的浇筑模具翻转装置,其特征在于:翻转组件(4)包括托轮(20),托框(1)的两端下部对称布置有多个用于起滚动承托作用的托轮(20),托轮(20)通过轴承座与基座(5)之间相连接。
3.根据权利要求2所述的浇筑模具翻转装置,其特征在于:翻转组件(4)还包括电机(18)和轴杆(21),机架上部还设置有用于提供翻转驱动力的电机(18),基座(5)上部布置有与电机(18)的输出端相连接的轴杆(21)。
4.根据权利要求2所述的浇筑模具翻转装置,其特征在于:翻转组件(4)还包括链轮(19)和链带(17),轴杆(21)上部对称布置有用于传递动力的链轮(19),链轮(19)与托框(1)之间借助链带(17)进行动力的传递操作。
5.根据权利要求1所述的浇筑模具翻转装置,其特征在于:夹持组件(2)包括架体,架体布置在托框(1)的顶部,架体分为固定架(8)和活动架(9),固定架(8)固定布置在托框(1)的顶部用于起基础承吊作用,活动架(9)布置在固定架(8)的正下方用于对模具(3)进行压紧夹持操作,而为了能够驱动活动架(9)进行升降操作。
6.根据权利要求5所述的浇筑模具翻转装置,其特征在于:夹持组件(2)还包括第一缸体(7)和导向件,固定架(8)上部布置有用于驱动活动架(9)进行升降操作的第一缸体(7),托框(1)上部设置有与活动架(9)四周相连接,从而起导向作用的导向件。
7.根据权利要求6所述的浇筑模具翻转装置,其特征在于:导向件包括滑轨(16)和滑轮,滑轨(16)布置在托框(1)上部,活动架(9)的一侧布置有用于沿着滑轨(16)滑动的滑轮。
8.根据权利要求7所述的浇筑模具翻转装置,其特征在于:滑轮的数量为两个,分为相互垂直布置的内轮(10)和外轮(11)。
9.根据权利要求8所述的浇筑模具翻转装置,其特征在于:导向件还包括连板(12),活动架(9)的端部设置有用于与内轮(10)和外轮(11)相适配进行连接的连板(12)。
10.根据权利要求1所述的浇筑模具翻转装置,其特征在于:承托组件(6)包括第二缸体(15)、撑臂(13)和横挡(14),第二缸体(15)布置在托框(1)的底部,横挡(14)布置在托框(1)上部并与模具(3)相抵接,第二缸体(15)与横挡(14)之间通过布置的撑臂(13)相连接。
