专利号: 2024201854198
申请人: 孙愈
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种道路建造砂浆原料搅拌装置,包括底座(1),其特征在于:所述底座(1)顶面固定设置有工作台(4),所述工作台(4)顶面设置有搅拌机构(2)和清洗机构(3);

所述搅拌机构(2)包括动力部与搅拌部,所述动力部位于搅拌部顶面;

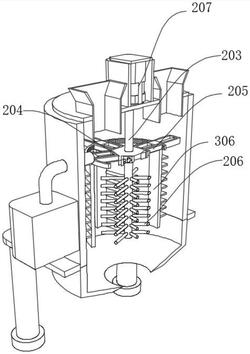

所述动力部包括第一电机箱(200),所述第一电机箱(200)底面设置有支撑箱(201),所述第一电机箱(200)底面与支撑箱(201)顶面固定连接,所述第一电机箱(200)内部顶面固定设置有第一电机(207),所述支撑箱(201)顶面贯通开设有第一进料管(202),所述第一电机(207)底面设置有第一搅拌杆(203);

所述搅拌部包括第一圆盘(204),所述第一圆盘(204)位于支撑箱(201)内部所述第一圆盘(204)侧面设置有支撑盒(205),所述第一搅拌杆(203)外表面固定设置有第一搅拌叶(206)。

2.根据权利要求1所述的一种道路建造砂浆原料搅拌装置,其特征在于:所述清洗机构(3)包括第一水箱(301),所述第一水箱(301)顶面贯通开设有第一水管(302),所述第一水管(302)外表面贯穿支撑箱(201)侧面延伸至支撑箱(201)内部。

3.根据权利要求2所述的一种道路建造砂浆原料搅拌装置,其特征在于:所述第一电机(207)输出杆下端面固定贯穿支撑箱(201)顶面延伸至支撑箱(201)内部。

4.根据权利要求3所述的一种道路建造砂浆原料搅拌装置,其特征在于:所述第一电机(207)输出杆下端面与第一搅拌杆(203)顶面固定连接,所述第一圆盘(204)侧面与支撑盒(205)侧面固定连接,所述第一搅拌杆(203)外表面固定贯穿第一圆盘(204)顶面延伸至第一圆盘(204)底面。

5.根据权利要求4所述的一种道路建造砂浆原料搅拌装置,其特征在于:所述第一圆盘(204)顶面贯通开设有第一通孔,所述支撑箱(201)外表面固定贯穿工作台(4)顶面延伸至工作台(4)底面,所述支撑盒(205)顶面贯通开设有第一通槽。

6.根据权利要求5所述的一种道路建造砂浆原料搅拌装置,其特征在于:所述第一通槽内壁固定设置有滑动杆(303),所述第一通槽内壁固定设置有第一液压杆(307),所述滑动杆(303)外表面滑动套设有第一滑块(304),所述第一液压杆(307)端面与第一滑块(304)侧面固定连接。

7.根据权利要求6所述的一种道路建造砂浆原料搅拌装置,其特征在于:所述支撑箱(201)底面贯通开设有第一出料管,所述第一滑块(304)底面固定设置有橡胶板(305),所述橡胶板(305)侧面固定设置有第一刷板(306)。
