专利号: 2024201817907
申请人: 成都友鹭工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

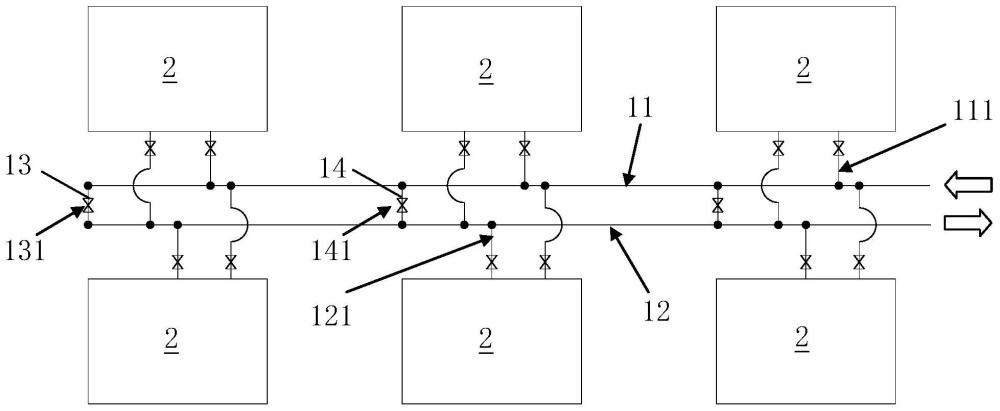

1.一种刀具加工生产线的冷却液循环系统,包括:

冷却液输入总管,所述冷却液输入总管分别通过各输入歧管与各刀具加工机床的冷却液输入接口连接,所述冷却液输入总管具有冷却液主输入接口,所述冷却液主输入接口用于与冷却液净化系统的输出端相连;

冷却液回流总管,所述冷却液回流总管分别通过各排液歧管与各刀具加工机床的冷却液输出接口连接,所述冷却液回流总管具有冷却液主输出接口,所述冷却液主输出接口用于与冷却液净化系统的输入端相连;

其特征在于:

所述冷却液输入总管与所述冷却液回流总管之间还连接有常闭冲洗管路,所述常闭冲洗管路上安装有阀门,当所述阀门开启时所述冷却液输入总管与所述冷却液回流总管之间通过该常闭冲洗管路连通。

2.如权利要求1所述的一种刀具加工生产线的冷却液循环系统,其特征在于:所述常闭冲洗管路包含第一常闭冲洗管,所述第一常闭冲洗管上安装有第一阀门,所述第一常闭冲洗管的两端分别与所述冷却液输入总管上所述冷却液主输入接口所在端的相对端以及所述冷却液回流总管上所述冷却液主输出接口所在端的相对端连接。

3.如权利要求2所述的一种刀具加工生产线的冷却液循环系统,其特征在于:所述常闭冲洗管路还包含N个第二常闭冲洗管,N为≥2的整数,各第二常闭冲洗管上安装有第二阀门,各第二常闭冲洗管沿刀具加工机床的排列方向间隔布置,各第二常闭冲洗管分别设置在按照冷却液输入总管的冷却液输送方向的对应输入歧管或输出歧管之后且该第二常闭冲洗管的两端分别与所述冷却液输入总管和所述冷却液回流总管连接。

4.如权利要求3所述的一种刀具加工生产线的冷却液循环系统,其特征在于:第二阀门采用手动球阀。

5.如权利要求2所述的一种刀具加工生产线的冷却液循环系统,其特征在于:第一阀门采用手动球阀。
