专利号: 2024201816355
申请人: 嘉善毅翔机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

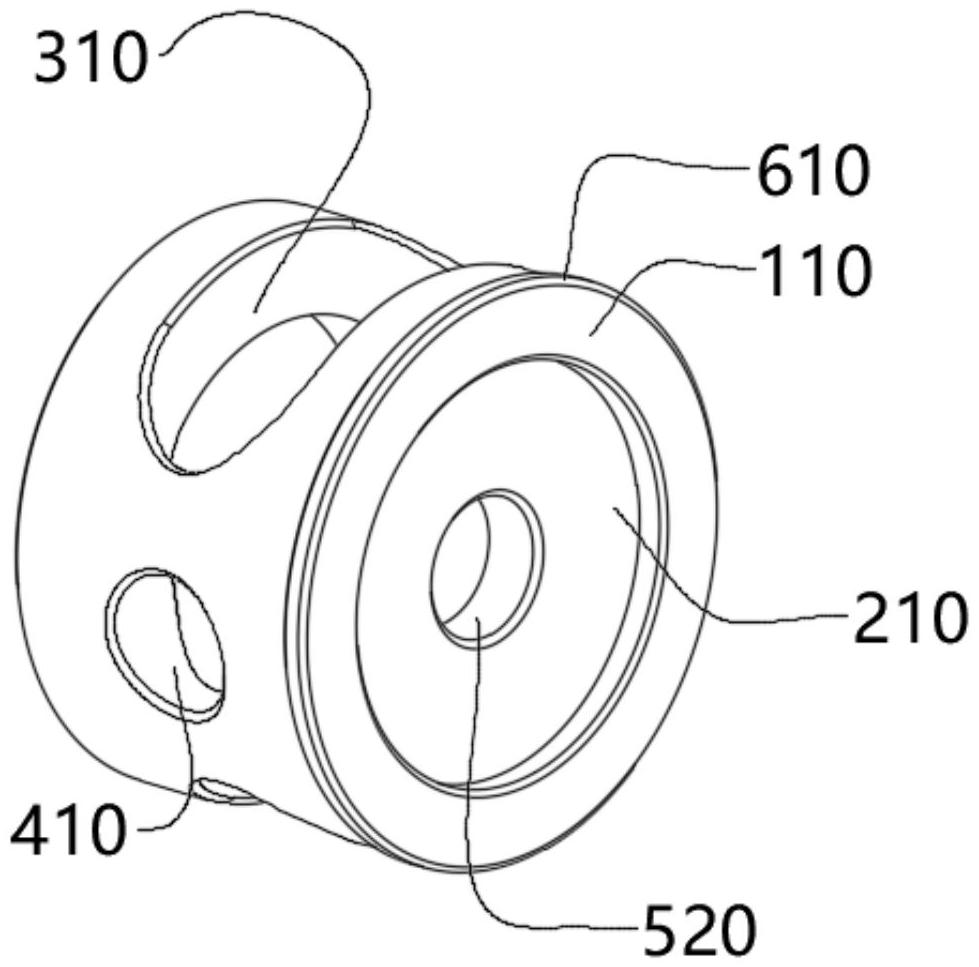

1.一种金属连接件,其特征在于,包括:

支承装配组件,该支承装配组件上具有安装空间,支承装配组件内部具有装配空间;

轴向嵌合组件,该轴向嵌合组件形成于支承装配组件的一侧,轴向嵌合组件内部具有装配空间;

径向连接组件,该径向连接组件形成于支承装配组件中,由径向装配组件对装配工件进行定位;

周向固定组件,该径向固定组件形成于支承装配组件,径向固定组件内部具有装配空间;

轴向转接组件,该轴向转接组件形成于支承装配组件中,由轴向转接组件对装配工件进行定位;

主体强化组件,该主体强化组件形成于支承装配组件中,由主体强化组件对装配工件进行导向。

2.根据权利要求1所述的一种金属连接件,其特征在于,支承装配组件包括:支承筒体,该支承筒体为金属圆柱形,支承筒体内部设置有与装配工件外形相适配的安装空间,支承筒体表面设置有圆形凸台。

3.根据权利要求2所述的一种金属连接件,其特征在于,轴向嵌合组件包括:内凹卡槽,该内凹卡槽形成于支承筒体,该内凹卡槽沿轴向朝向支承筒体内部延伸,由内凹卡槽对装配工件进行定位。

4.根据权利要求2所述的一种金属连接件,其特征在于,径向连接组件包括:径向通槽,该径向通槽形成于支承筒体中,径向通槽沿径向贯通于支承筒体,该径向通槽与装配工件的外形相适配,装配工件穿插于径向通槽中。

5.根据权利要求2所述的一种金属连接件,其特征在于,周向固定组件包括:周向通孔,该周向通孔形成于支承筒体中,该周向通孔设有一对,该周向通孔分别贯通于支承筒体,周向通孔内部具有安装空间。

6.根据权利要求4所述的一种金属连接件,其特征在于,轴向转接组件包括:大通孔,该大通孔形成于支承筒体中,该大通孔沿轴向贯通于支承筒体的一侧,该大通孔的一端与径向通槽相连通;

小通孔,该小通孔形成于支承筒体中,该小通孔沿轴向贯通于支承筒体的另一侧,该小通孔的一端与径向通槽相连通。

7.根据权利要求2所述的一种金属连接件,其特征在于,主体强化组件包括:倒角,该倒角形成于支承筒体中,该倒角为45度的斜面。
