专利号: 2024201738676
申请人: 黄石鹿峰检测设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

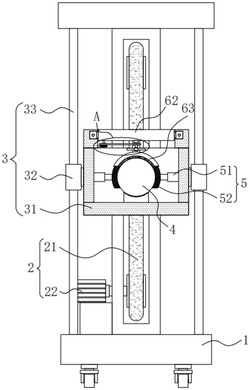

1.一种多向移动式X射线探伤机升降装置,其特征在于,包括:移动架,所述移动架的表面设置有升降组件,所述升降组件包括升降传动带,所述升降传动带活动安装在所述移动架后端的内部,所述升降传动带的一端固定连接有驱动电机;

支撑组件,所述支撑组件设置于所述移动架的外表面,所述支撑组件包括支撑架,所述支撑架固定连接在所述升降传动带的表面,所述支撑架的两端固定连接有限位套,所述移动架的顶部固定连接有限位杆,所述限位套活动连接在所述限位杆的外表面;

探伤机体,所述探伤机体活动安装于所述支撑组件的表面;

夹持组件,所述夹持组件设置于所述支撑架的表面;

第一清理组件,所述第一清理组件设置于所述支撑架的表面;

第二清理组件,所述第二清理组件设置于所述第一清理组件的底部。

2.根据权利要求1所述的一种多向移动式X射线探伤机升降装置,其特征在于,所述夹持组件包括电动伸缩杆,所述电动伸缩杆固定连接在所述支撑架的左右两端,所述电动伸缩杆的另一端固定连接有夹持板,所述夹持板活动连接在所述探伤机体的外表面。

3.根据权利要求1所述的一种多向移动式X射线探伤机升降装置,其特征在于,所述第一清理组件包括驱动螺纹杆,所述驱动螺纹杆活动安装在所述支撑架左右两端的内部,所述驱动螺纹杆的外表面螺纹连接有移动板,所述移动板的底部固定连接有清扫板,所述清扫板活动连接在所述支撑架的外表面。

4.根据权利要求3所述的一种多向移动式X射线探伤机升降装置,其特征在于,所述第二清理组件包括风扇,所述风扇活动安装在所述移动板底部的前端,所述风扇的外表面固定连接有转动传动带,所述转动传动带另一端的底部固定连接有齿轮盘,所述齿轮盘的外表面活动连接有齿牙板,所述齿牙板固定连接在所述支撑架左右两端的表面。

5.根据权利要求1所述的一种多向移动式X射线探伤机升降装置,其特征在于,所述支撑架的底部设置有灰尘收集组件,所述灰尘收集组件包括收集盒,所述收集盒活动连接在所述支撑架的底部,所述收集盒顶部两端的内部活动安装有固定插销,所述固定插销的一端活动连接有固定孔,所述固定孔开设在所述支撑架底部两端的内部。
