专利号: 2024201727987
申请人: 河北盛博达应急装备科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

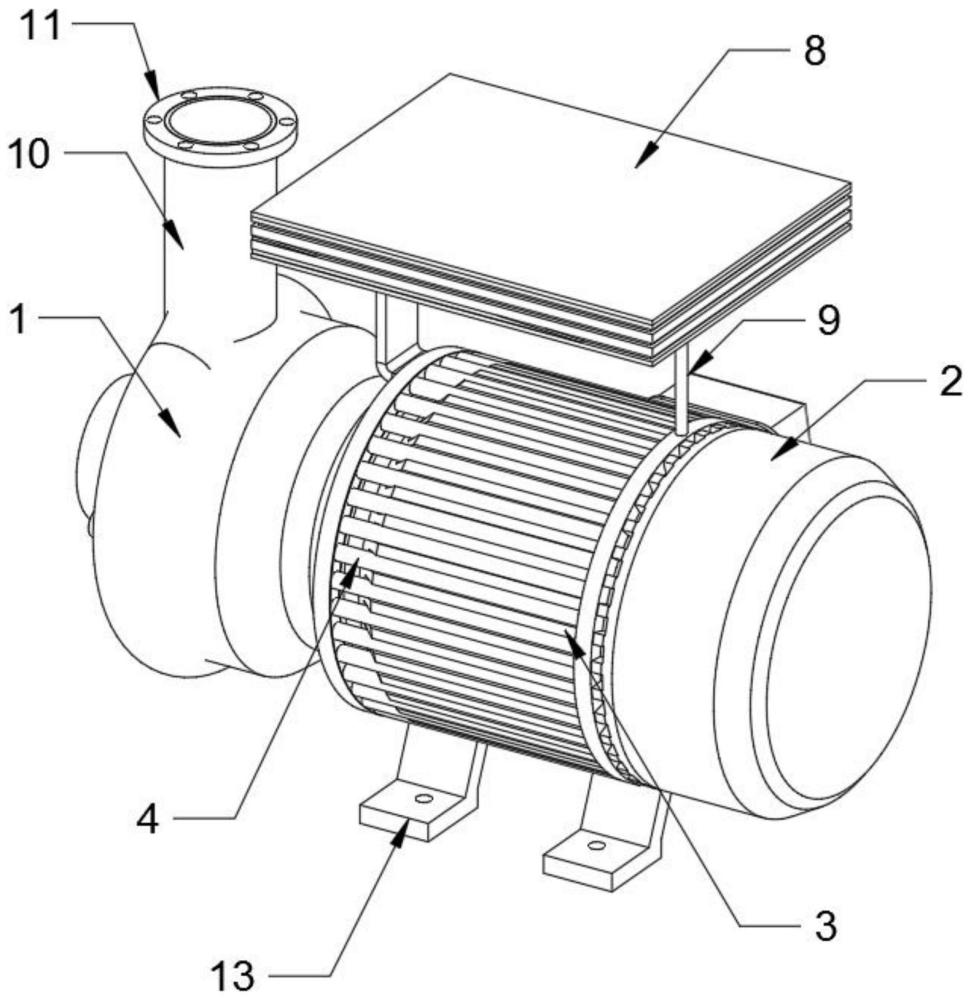

1.一种泵体散热结构和消防用远程高压泵,包括泵体(1),其特征在于:所述泵体(1)表面一侧固定设置有电动机(2),所述电动机(2)的输出轴端通过联轴器与泵体(1)的动力输入轴之间传动连接,所述电动机(2)外侧表面设置有冷却机构,所述冷却机构包括翅片板(3)、连接管(4)、第一固定环(5)、第二固定环(6)、弯管(7)、散热仓(8)、连通管(9),所述电动机(2)外侧表面均匀固定设置有若干翅片板(3),所述翅片板(3)之间固定设置有连接管(4),所述连接管(4)一端固定设置有第一固定环(5),所述连接管(4)远离第一固定环(5)的一端固定设置有第二固定环(6),所述第一固定环(5)外侧表面固定设置有弯管(7),所述弯管(7)上端固定设置有散热仓(8),所述散热仓(8)与第一固定环(5)之间固定设置有连通管(9)。

2.根据权利要求1所述的一种泵体散热结构和消防用远程高压泵,其特征在于:所述泵体(1)上端一侧固定设置有出液管(10),所述出液管(10)上端固定设置有连接法兰(11)。

3.根据权利要求1所述的一种泵体散热结构和消防用远程高压泵,其特征在于:所述连接管(4)与第一固定环(5)、第二固定环(6)之间设置有通孔(12)。

4.根据权利要求1所述的一种泵体散热结构和消防用远程高压泵,其特征在于:所述散热仓(8)为铜制材料。

5.根据权利要求1所述的一种泵体散热结构和消防用远程高压泵,其特征在于:所述电动机(2)下端固定设置有安装支脚(13)。

6.根据权利要求1所述的一种泵体散热结构和消防用远程高压泵,其特征在于:所述第一固定环(5)、第二固定管与连接管(4)内部填充设置有冷却液。
