专利号: 2024201702246
申请人: 聊城星泰置业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

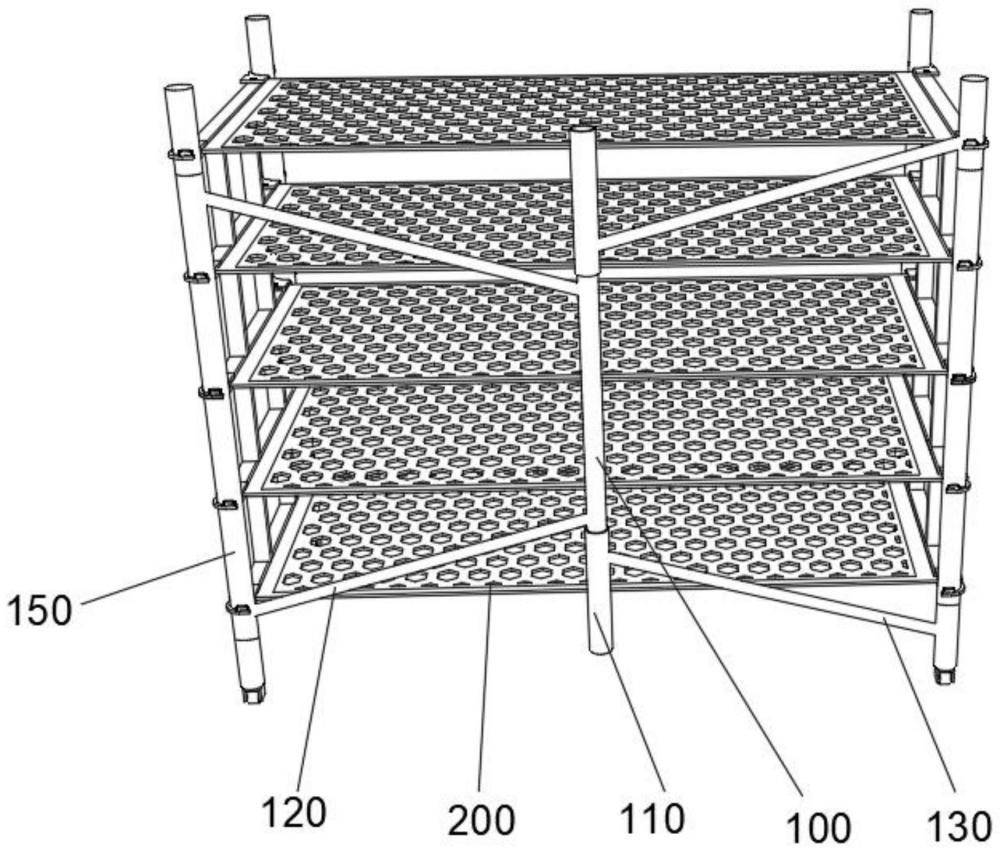

1.一种建筑用的快插组合式脚手架,包括折叠架组件,其特征在于,所述折叠架组件包括转轴一(100),所述转轴一(100)外壁固定安装拉杆一(120),所述转轴一(100)顶部和底部外壁均通过轴承转动连接套管一(110),上下两个套管一(110)外壁均固定安装拉杆二(130),两个拉杆一(120)和两个拉杆二(130)端部分别固定连接侧板架,所述侧板架包括横档(160),所述横档(160)设置有若干个,所述横档(160)两端顶部均开设有插孔(161),所述横档(160)顶部配合插接安装站台板,所述站台板顶部转动连接锁扣(163),所述锁扣(163)用于对站台板进行锁定。

2.根据权利要求1所述的一种建筑用的快插组合式脚手架,其特征在于,所述侧板架包括转轴二(150)和立杆(170),所述转轴二(150)外壁与拉杆一(120)端部配合固定连接。

3.根据权利要求2所述的一种建筑用的快插组合式脚手架,其特征在于,所述转轴二(150)顶部和底部外壁均通过轴承转动连接套管二(151),所述转轴二(150)和立杆(170)之间焊接连接横档(160)。

4.根据权利要求3所述的一种建筑用的快插组合式脚手架,其特征在于,所述横档(160)设置有矩形,上下两个横档(160)之间固定安装支撑杆(180),所述支撑杆(180)左右对称设置有两个。

5.根据权利要求1所述的一种建筑用的快插组合式脚手架,其特征在于,所述站台板包括支撑板(200),所述支撑板(200)左右两侧端部均固定安装对插板(220),所述插板(220)设置为L形。

6.根据权利要求5所述的一种建筑用的快插组合式脚手架,其特征在于,所述对插板(220)与插孔(161)内壁配合插接连接,所述横档(160)顶部通过转轴三(162)转动连接锁扣(163)。

7.根据权利要求6所述的一种建筑用的快插组合式脚手架,其特征在于,所述锁扣(163)顶部固定安装把手,所述锁扣(163)底部与插板(220)顶部齐平,所述锁扣(163)内壁设置有弧形卡钩,弧形卡钩与立杆(170)、转轴二(150)、套管二(151)配合卡接。

8.根据权利要求7所述的一种建筑用的快插组合式脚手架,其特征在于,所述支撑板(200)内壁固定安装蜂窝板(210),所述蜂窝板(210)用于施工人员站立进行建筑施工。
