专利号: 2024201596995
申请人: 驻马店市中原光电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

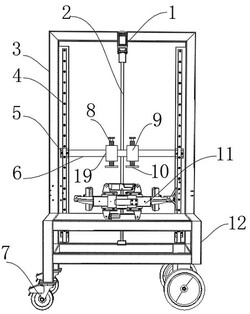

1.一种光学玻璃加工固定工作台,包括固定机台(12),其特征在于,所述固定机台(12)的上端表面安装有横向固定机构(11),横向固定机构(11)的前端分别设置有第一夹持臂(15)和第二夹持臂(18),第一夹持臂(15)和第二夹持臂(18)上均安装有锁紧螺杆(16),锁紧螺杆(16)的一端设置有夹持卡块(14),所述固定机台(12)的上方安装有固定框架(3),固定框架(3)的顶端安装有伺服电机(1),伺服电机(1)的输出端通过转轴连接有丝杠主体(2),丝杠主体(2)的表面安装有丝杠滑套(13),所述丝杠滑套(13)的前端表面通过焊接固定有升降板(6),升降板(6)上安装有安装有纵向固定机构(19)。

2.根据权利要求1所述的一种光学玻璃加工固定工作台,其特征在于:所述第一夹持臂(15)和第二夹持臂(18)沿横向固定机构(11)的中心处呈对称式分布。

3.根据权利要求1所述的一种光学玻璃加工固定工作台,其特征在于:所述锁紧螺杆(16)的另一端设置有控制旋钮(17),锁紧螺杆(16)与第二夹持臂(18)前端的螺管紧密旋接固定。

4.根据权利要求1所述的一种光学玻璃加工固定工作台,其特征在于:所述纵向固定机构(19)包括螺纹套管(9)、螺纹杆(8)和固定卡板(10)。

5.根据权利要求4所述的一种光学玻璃加工固定工作台,其特征在于:所述螺纹杆(8)与螺纹套管(9)之间通过螺纹紧密旋接固定,固定卡板(10)设置在螺纹杆(8)的下端。

6.根据权利要求1所述的一种光学玻璃加工固定工作台,其特征在于:所述固定框架(3)的前端两侧设置有固定导轨(4),固定导轨(4)的表面安装有驱动滑块(5),驱动滑块(5)与升降板(6)焊接固定。

7.根据权利要求1所述的一种光学玻璃加工固定工作台,其特征在于:所述固定机台(12)的底部四个拐角处均安装有移动车轮(7)。
