专利号: 2024201522879
申请人: 上海同心圆新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

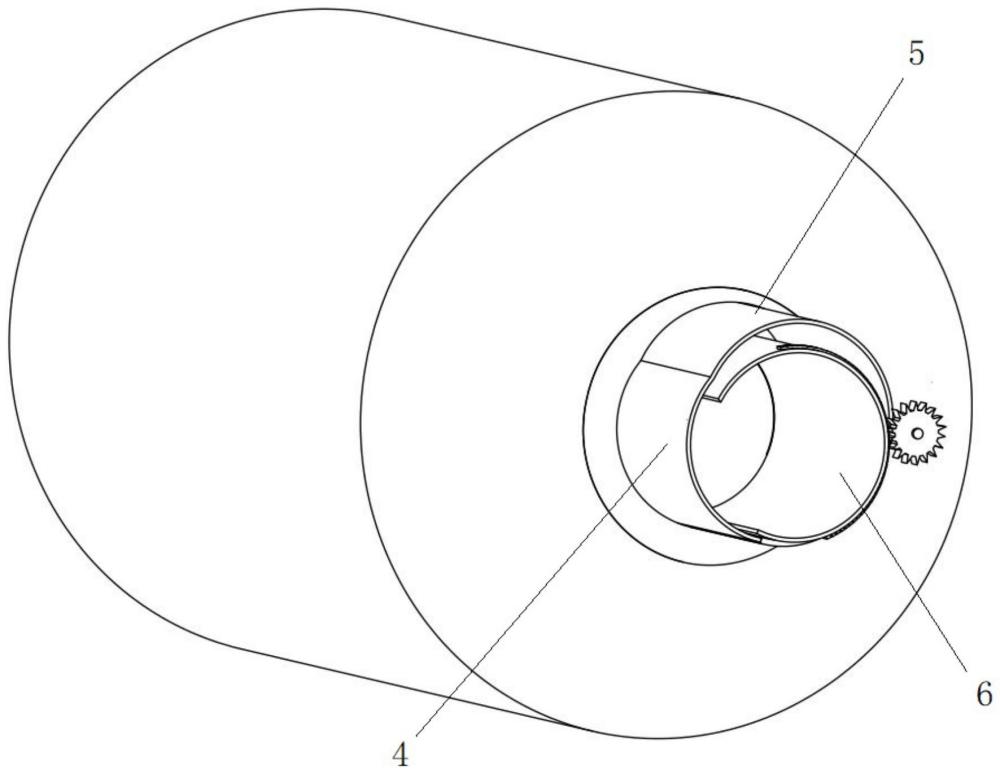

1.一种混凝土料仓防堵塞装置,其特征在于:包括混凝土料仓,混凝土料仓的下端固定安装有出料筒,出料筒包括竖向的第一弧形部分和竖向的第二弧形部分,第一弧形部分和第二弧形部分相对连接在一起形成出料筒,第一弧形部分的内腔和第二弧形部分的内腔一起形成出料筒的筒内腔;出料筒内部沿第一弧形部分的内腔壁上转动导向设置有弧形板,出料筒的外壁上设置有驱动弧形板的驱动机构,弧形板具有转动后与第一弧形部分围成第一出料腔的第一工作位,弧形板还具有转动后与第二弧形部分围成第二出料腔的第二工作位;第一弧形部分和第二弧形部分围成的筒内腔的横截面面积大于第一弧形部分横截面所在圆的面积,以使第二出料腔的横截面面积大于第二出料腔的横截面;当第一出料腔发生堵塞时,转动弧形板切换至横截面面积更大的第二出料腔,便于混凝土出料。

2.根据权利要求1所述的混凝土料仓防堵塞装置,其特征在于:所述弧形板的下端具有向下伸出出料筒的伸出部分,伸出部分的外周面上随形设置有齿条,驱动机构包括设置于出料筒上的驱动电机,驱动电机的电机轴上设置有与齿条啮合的齿轮。

3.根据权利要求1或2所述的混凝土料仓防堵塞装置,其特征在于:所述弧形板的上端设置有遮挡板,用于在弧形板转至第一工作位时遮挡弧形板与第二弧形部分之间的间隙,防止此间隙发生堵塞。

4.根据权利要求3所述的混凝土料仓防堵塞装置,其特征在于:所述混凝土料仓下端具有锥形部,出料筒设置于锥形部的下端,所述遮挡板与锥形部的内壁贴合转动。
