专利号: 2024201293846
申请人: 新疆蓝卉新型材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

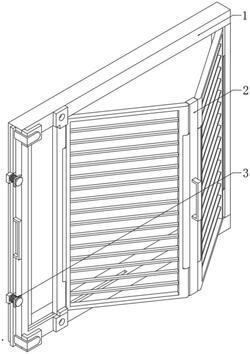

1.一种防盗式铝合金窗,包括:

定位框架(1),所述定位框架(1)用作防盗式铝合金窗定位支撑使用,所述定位框架(1)的中间位置固定设有防盗机构,所述定位框架(1)的一侧固定设有辅助定位机构;

其特征在于:所述防盗机构包括定位架(2),所述定位架(2)的两侧均转动设有固定架(4),两个所述固定架(4)的中间位置均固定设有多个防盗架(5),其中一个所述固定架(4)的一侧转动设有安装架(6),所述安装架(6)的一侧与定位框架(1)一侧的一端固定连接,另一个固定架(4)的一侧转动设有限位架(7),所述限位架(7)的两侧分别固定设有第一定位块(9),所述定位框架(1)一侧的两端均固定设有第二定位块(11),两个所述第一定位块(9)的中间位置和两个第二定位块(11)的中间位置均开设有定位孔(12),所述定位框架(1)内壁的底端开设定位槽(10),所述限位架(7)的底端与定位槽(10)内壁的一端滑动连接。

2.根据权利要求1所述的一种防盗式铝合金窗,其特征在于:所述定位架(2)一侧的中间位置固定设有第一定位把手(8)。

3.根据权利要求1所述的一种防盗式铝合金窗,其特征在于:两个所述第一定位块(9)的位置分别与两个第二定位块(11)的位置相对应。

4.根据权利要求1所述的一种防盗式铝合金窗,其特征在于:所述辅助定位机构包括移动架(13),所述移动架(13)一侧的两端均固定设有定位杆(15),两个所述定位杆(15)外壁的一端均穿插设有弹簧(16),两个所述定位杆(15)外壁的另一端均穿插设有固定块(3),两个所述定位杆(15)的一端均固定设有限位块(17),两个所述固定块(3)的一侧均与定位框架(1)一侧的两端固定连接。

5.根据权利要求4所述的一种防盗式铝合金窗,其特征在于:所述移动架(13)的两端均固定设有定位卡条(18),两个所述定位卡条(18)的一侧分别穿过两个第二定位块(11)与两个第一定位块(9)的一侧穿插连接。

6.根据权利要求4所述的一种防盗式铝合金窗,其特征在于:两个所述弹簧(16)的两端分别与两个固定块(3)的一侧和移动架(13)一侧的两端接触。

7.根据权利要求4所述的一种防盗式铝合金窗,其特征在于:所述移动架(13)一侧的中间位置固定设有第二定位把手(14)。
