专利号: 2024201293827
申请人: 新疆蓝卉新型材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

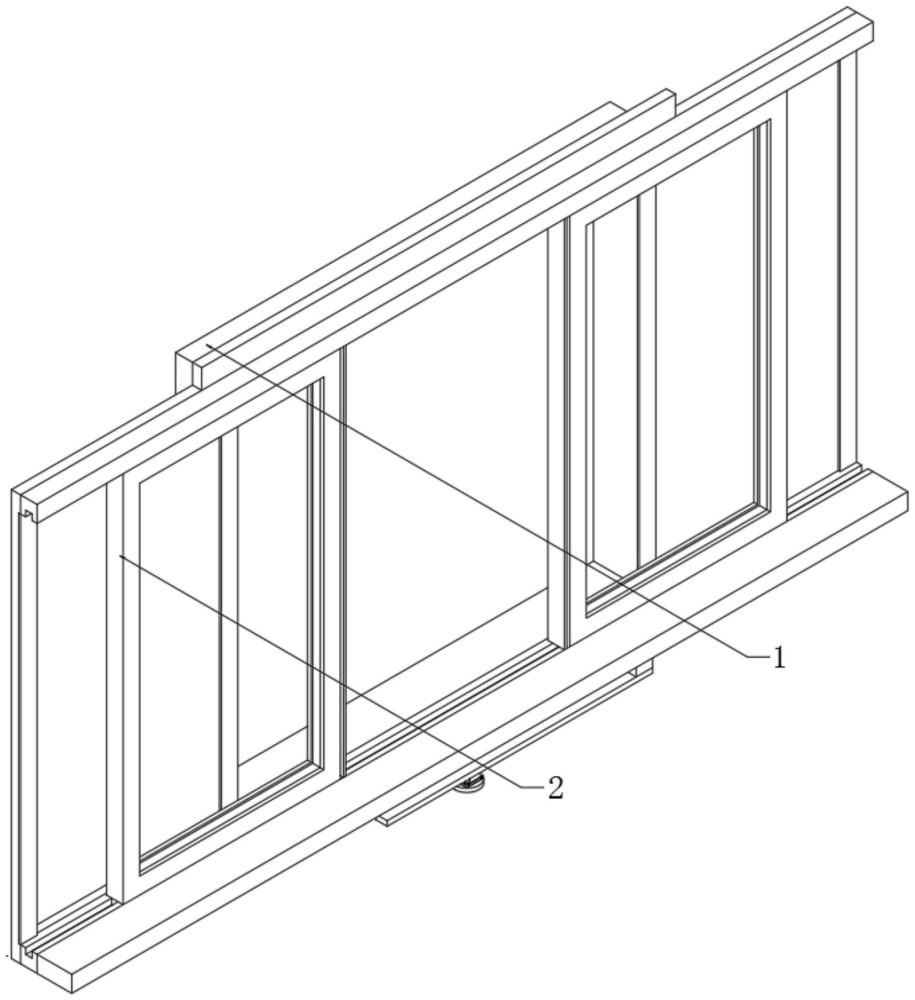

1.一种可调节式铝合金窗,包括:

防护架(1),所述防护架(1)用作可调节式铝合金窗防护定位使用,所述防护架(1)的一侧固定设有铝合金窗调节机构,所述铝合金窗调节机构内壁的两侧均固定设有防护机构;

其特征在于:所述铝合金窗调节机构包括定位架(5)和两个铝合金窗架(2),所述定位架(5)内壁的两侧均开设有定位槽(6),两个所述铝合金窗架(2)的两端分别与两个定位槽(6)内壁的两侧滑动连接,两个所述铝合金窗架(2)底部的一端均穿过其中一个定位槽(6)固定设有平衡架(9),两个所述平衡架(9)底部的一端均固定设有定位齿条(11),所述定位架(5)底部的中间位置转动设有定位齿轮(10),所述定位齿轮(10)外壁的两端分别与两个定位齿条(11)的齿面啮合,所述定位架(5)底部的一端固定设有支撑架(12),所述支撑架(12)的内壁固定设有电机(13),所述电机(13)的输出端与定位齿轮(10)的底端固定连接。

2.根据权利要求1所述的一种可调节式铝合金窗,其特征在于:两个所述铝合金窗架(2)的内壁均固定设有隔音玻璃(8)。

3.根据权利要求1所述的一种可调节式铝合金窗,其特征在于:所述防护架(1)两侧的一端均固定设有防护板(3),两个所述防护板(3)一侧的两端分别与定位架(5)两侧的两端固定连接,两个所述防护板(3)一侧的两端均固定设有防护垫(4),所述定位架(5)顶部的中间位置固定设有密封架(7)。

4.根据权利要求1所述的一种可调节式铝合金窗,其特征在于:所述防护机构包括密封垫(14),所述密封垫(14)的一侧固定设有移动架(15),所述铝合金窗架(2)内壁的一侧开设有限位槽(16),所述限位槽(16)的中间位置固定设有限位架(17),所述限位架(17)的中间位置穿插设有多个定位杆(18),多个所述定位杆(18)外壁的一端穿插设有弹簧(19),多个所述定位杆(18)的一端均与移动架(15)的一侧固定连接,多个所述定位杆(18)的另一端均固定设有限位块(20)。

5.根据权利要求4所述的一种可调节式铝合金窗,其特征在于:两个所述移动架(15)的外壁分别与两个限位槽(16)内壁的一侧滑动连接。

6.根据权利要求4所述的一种可调节式铝合金窗,其特征在于:多个所述弹簧(19)的两端分别与两个移动架(15)的一侧和两个限位架(17)的一侧接触。

7.根据权利要求1所述的一种可调节式铝合金窗,其特征在于:所述定位架(5)的一侧固定设有开关面板,所述开关面板的表面固定设有电机开关,所述电机(13)通过电机开关与外接电源电性连接。
