专利号: 2024201084677
申请人: 海南凯隆钢结构有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

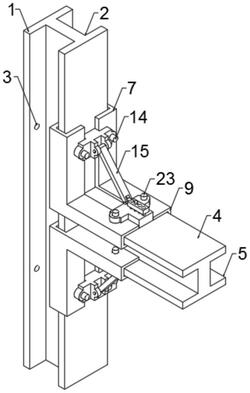

1.一种便于钢结构梁柱连接节点结构,包括竖梁(1)、凹槽一(2)、横梁(4)和凹槽二(5),其特征在于,所述竖梁(1)滑动连接有套块一(7),所述套块一(7)的一侧与凹槽一(2)的内侧壁滑动连接,另一侧与竖梁(1)的外壁滑动连接,所述套块一(7)上固定连接有套块二(9),所述套块二(9)的一侧与凹槽二(5)的内侧壁滑动连接,另一侧与横梁(4)的外壁滑动连接,所述套块一(7)和套块二(9)通过连接件与竖梁(1)以及横梁(4)固定。

2.根据权利要求1所述的一种便于钢结构梁柱连接节点结构,其特征在于,所述连接件包括套块一(7)上开设有对应孔一(8),套块二(9)上开设有对应孔二(10),所述竖梁(1)上开设有螺孔一(3),横梁(4)上开设有螺孔二(6),所述套块一(7)抵接有连接块一(12),所述连接块一(12)上开设有开孔一(13),所述开孔一(13)与螺孔一(3)处通过螺纹连接有螺杆一(14),所述套块二(9)抵接有连接块二(20),所述连接块二(20)上开设有开孔二(21),所述开孔二(21)、对应孔二(10)和螺孔二(6)通过螺纹连接有螺杆二(23),所述连接块一(12)与连接块二(20)之间连接有加固件。

3.根据权利要求2所述的一种便于钢结构梁柱连接节点结构,其特征在于,所述加固件包括连接块一(12)上转动连接的转动臂(15),所述转动臂(15)的端部转动连接有旋转杆(16),所述旋转杆(16)上开设有圆孔(17),所述连接块二(20)上开设有竖孔(22),所述竖孔(22)与圆孔(17)处通过螺纹连接有圆杆(18)。

4.根据权利要求3所述的一种便于钢结构梁柱连接节点结构,其特征在于,所述竖孔(22)在连接块二(20)上均匀分布有多个,圆孔(17)在旋转杆(16)上均匀分布有多个。

5.根据权利要求2所述的一种便于钢结构梁柱连接节点结构,其特征在于,所述连接块一(12)上固定连接有方块一(11),所述连接块一(12)与套块一(7)的外壁抵接,方块一(11)与竖梁(1)的外壁抵接。

6.根据权利要求2所述的一种便于钢结构梁柱连接节点结构,其特征在于,所述连接块二(20)上固定连接有方块二(19),所述连接块二(20)与套块二(9)的外壁抵接,方块二(19)与横梁(4)的外壁抵接。
